Tipi
|
| tip | izvedba |
|---|
| D110x (B/E/C/M/R/K/L) | brez vakuumskega opornega obroča |
| D111x (B/E/C/M/R/K/L) | z notranjim vakuumskim opornim obročem |
| D112x (B/E/C/M/R/K/L) | z vulkaniziranim vakuumskim opornim obročem |
| D120x (B/E/C/M/R/K/L) | brez vakuumskega opornega obroča |
| D121x (B/E/C/M/R/K/L) | z notranjim vakuumskim opornim obročem |
| D122x (B/E/C/M/R/K/L) | z vulkaniziranim vakuumskim opornim obročem |
| D123x (B/E/C/M/R/K/L) | brez vakuumskih opornih obročev,
z zunanjim tlačnim opornim obročem v gubi |
| D124x (B/E/C/M/R/K/L) | z notranjim vakuumskim opornim obročem,
z zunanjim tlačnim opornim obročem v gubi |
| D125x (B/E/C/M/R/K/L) | z vulkaniziranimi vakuumskimi opornimi obroči,
z zunanjimi tlačnimi opornimi obroči v gubi |
ključ tupa
D1 = tip
1 = število gub
0 = izvedba z opornimi obroči
M = izvedba z varovalom

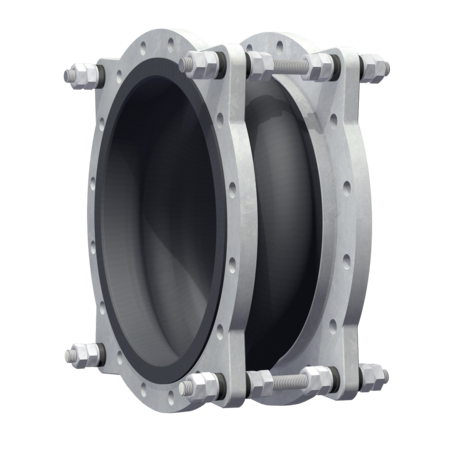

Tipi D110x, D111x in D112x (DN20 do DN1200)
Lateralni kompenzatorji z eno gubo
| izvedba: | za protok ugodni, samotesnilni gumijasti meh z eno gubo, leteči pritrdilni prirobnici z varnostnim naslonkom in varovalom
na voljo z vakuumskimi opornimi obroči |
| nazivni premer: | DN 20 do DN 1200, možne vmesne mere |
| vgradna dolžina: | standardna LE = 130 do 350 mm
druge vgradne dolžine po naročilu |
| delovni tlak: | glede na nazivni premer do 25 bar
vakuumsko tesnenje do največ 0,8 bar,
z vakuumskim opornim obročem do 0,05 bar
dimenzioniranje po smernici za tlačne naprave PED 97/23/EG |
| kompenzacijske lastnosti: | za prečne pomike
možno kompenziranje vgradne vrzeli v okviru osnega skrčka in raztezka meha |
| strižna sila: | prečne strižne sile |
Uporaba:
vodni hladilni sistemi, razsoljevalne naprave, oskrba s pitno vodo, gradnja naprav; npr. v cevovodih, ob črpalkah, kot montažni deli, ob kondenzatorjih in zbiralnikih
Tipi D120x, D121x, D122x, D123x, D124x in D125x (DN20 do DN1200)
Lateralni kompenzatorji z dvema gubama
| izvedba: | zelo elastični, za pretok ugodni, samotesnilni gumijasti meh z dvema gubama, leteči pritrdilni prirobnici z varnostnim naslonkom in varovalom
na voljo z vakuumskimi in/ali tlačnimi opornimi obroči |
| nazivni premer: | DN 200 do DN 1200, možne vmesne mere |
| vgradna dolžina: | standardna LE = 350 do 650 mm
druge vgradne dolžine po naročilu |
| delovni tlak: | glede na nazivni premer do 10 bar
vakuumsko tesnenje brez vakuumskih opornih obročev ni dovoljeno,
z vakuumskimi opornimi obroči do 0,05 bar
dimenzioniranje po smernici za tlačne naprave PED 97/23/EG |
| kompenzacijske lastnosti: | za zelo velike prečne pomike
možno kompenziranje vgradne vrzeli v okviru osnega skrčka in raztezka meha |
Uporaba:
vodni hladilni sistemi, razsoljevalne naprave, oskrba s pitno vodo, gradnja naprav; npr. v cevovodih, ob črpalkah, kot montažni deli, ob kondenzatorjih in zbiralnikih
Gumijasti meh
| kakovost gume |
| nosilni sloj |
|---|
| | | | | |
|---|
| do 100°C: | EPDM | hladna voda, topla voda, morska voda, kisline, razredčene klorove raztopine | najlon
poliester
kevlar
steklo
jeklo |
| EPDM, z dovoljenjem za pitno vodo | pitna voda |
| EPDM, bela, z dovoljenjem za živila | živila |
| EPDM, odporna na obrabo | abrazivni materiali, pretok vode in peska |
| EPDM, izolirajoča | gradnja električnih naprav |
| IIR | topla voda, kisline, lužnine, plini |
| CSM | močne kisline, lužnine, kemikalije |
| NBR | olja, bencin, topila, stisnjen zrak |
| NBR, svetla, z dovoljenjem za živila | živila z vsebnostjo olja in maščob |
| do 80°C: | CR | hladna voda, rahlo oljnata voda, morska voda |
| do 70°C: | NR | abrazivni materiali |
| do 150°C: | HNBR | olja, bencin, topila, stisnjen zrak |
| do 180°C: | FPM | agresivne kemikalije, naftni derivati |
| do 200°C: | silikon (Q) | zrak, morskovodna atmosfera |
| silikon (Q), bela, z dovoljenjem za živila | živila, medicinska tehnika |
| | | |
PTFE prevleka: Pri večji kemijski zahtevnosti vulkanizirana na notranji strani gumijastega meha, možno od DN 300.
Upoštevati je treba zmanjšanje kompenzacijskih sposobnosti! |
Prirobnica
| izvedba: | enodelna, leteča pritrdilna prirobnica z varnostnim naslonkom in izvrtinami za pritrditev, z utorom za gumijasti meh in z varovalom (tipi varovala: B, E, C in M)
enodelna, leteča pritrdilna prirobnica z varnostnim naslonkom in izvrtinami za pritrditev, z utorom za gumijasti meh in s segmentnim varovalom (tipi varovala: R, K in L) |
| norme prirobnice: | DIN, ANSI, AWWA, BS, JIS, možne posebne mere |
| material: | ogljikovo jeklo: | 1.0038 (S235JRG2)
1.0570 (S355J2G3) |
| nerjavno jeklo: | 1.4301 (X5CrNi18-10)
1.4571 (X6CrNiMoTi17-12-2) |
| aluminij: | AlMg3 |
| drugi materiali po naročilu |
| zaščita pred korozijo: | grundirana, vroče pocinkana, posebna prevleka |
Izbirna oprema
| zaščitni plašči: | UV-zaščitni plašč
zemeljski zaščitni plašč
ognjevarni plašč |
| vodilne cevi: | cilindrična vodilna cev
stožčasta vodilna cev
teleskopska vodilna cev |
Varovala tipov D110x, D111x in D112x
| načrtovanje: | lastnosti glede na delovni (preizkuševalni) tlak v skladu s smernico za tlačne naprave |
| material: | ogljikovo jeklo trdnostnega razreda 8.8 ali nerjavno jeklo |
| zaščita pred korozijo: | kroglaste in stožčaste podložke s PTFE prevleko, galvansko in vroče pocinkani vijaki |
tip D110B
Vijaki na zunanji strani z gumijastimi vložki za prevzemanje reakcijskih sil pri tlaku (do DN 300).
tip D110R
Segmentno varovalo: vijaki na zunanji strani z gumijastimi vložki za prevzemanje reakcijskih sil pri tlaku (do DN 300).
tip D110E
Vijaki na zunanji strani s kroglastimi in stožčastimi podložkami za prevzemanje reakcijskih sil pri tlaku.
tip D110K
Segmentno varovalo: vijaki na zunanji strani s kroglastimi in stožčastimi podložkami za prevzemanje reakcijskih sil pri tlaku.
tip D110C
Vijaki na zunanji strani z gumijastimi vložki in na notranji strani z omejevalci potiska za prevzemanje reakcijskih sil pri tlaku in vakuumu (do DN 300).
tip D110L
Segmentno varovalo: vijaki na notranji in zunanji strani s kroglastimi in stožčastimi podložkami za prevzemanje reakcijskih sil pri tlaku in vakuumu.
tip D110M
Vijaki na zunanji in notranji strani s kroglastimi in stožčastimi podložkami za prevzemanje reakcijskih sil pri tlaku in vakuumu.
Varovala tipov D120x, D121x, D122x, D123x, D124x in D125x
| načrtovanje: | lastnosti glede na delovni (preizkuševalni) tlak v skladu s smernico za tlačne naprave |
| material: | ogljikovo jeklo trdnostnega razreda 8.8 ali nerjavno jeklo |
| zaščita pred korozijo: | kroglaste in stožčaste podložke s PTFE prevleko, galvansko in vroče pocinkani vijaki |
tip D120B
Vijaki na zunanji strani z gumijastimi vložki za prevzemanje reakcijskih sil pri tlaku (do DN 300).
tip D120R
Segmentno varovalo: vijaki na zunanji strani z gumijastimi vložki za prevzemanje reakcijskih sil pri tlaku (do DN 300).
tip D120E
Vijaki na zunanji strani s kroglastimi in stožčastimi podložkami za prevzemanje reakcijskih sil pri tlaku.
tip D120K
Segmentno varovalo: vijaki na zunanji strani s kroglastimi in stožčastimi podložkami za prevzemanje reakcijskih sil pri tlaku.
tip D120C
Vijaki na zunanji strani z gumijastimi vložki in na notranji strani z omejevalci potiska za prevzemanje reakcijskih sil pri tlaku in vakuumu (do DN 300).
tip D120L
Segmentno varovalo: vijaki na notranji in zunanji strani s kroglastimi in stožčastimi podložkami za prevzemanje reakcijskih sil pri tlaku in vakuumu.
tip D120M
Vijaki na zunanji in notranji strani s kroglastimi in stožčastimi podložkami za prevzemanje reakcijskih sil pri tlaku in vakuumu.
Oporni obroči za tipe D110x, D111x in D112x
| tip | | vakuumski | delovni tlak |
|---|
| | | |
D110x
(B/E/C/M/R/K/L) | | brez | glede na nazivni premer do 25 bar,
za podtlak do 0,8 bar |
D111x
(B/E/C/M/R/K/L) | | vakuumski spiralni oporni obroč (1.4310) do DN 300,
vakuumski oporni obroč od DN 350
stik z mediji, notranja lega v gubi | glede na nazivni premer do 25 bar,
za podtlak do 0,05 bar |
D112x
(B/E/C/M/R/K/L) | | brez stika z mediji, vulkaniziran v gubo meha od DN 200 | glede na nazivni premer do 25 bar,
za podtlak do 0,05 bar |
| material |
|---|
| nerjavno jeklo: | 1.4301 (X5CrNi18-10)
1.4539 (X1NiCrMoCu25-20-5)
1.4571 (X6CrNiMoTi17-12-2) | drugi materiali po naročilu | | ogljikovo jeklo: | 1.0570 (S355J2G3) vulkaniziran v gumi |
|
Oporni obroči za tipe D120x, D121x, D122x, D123x, D124x in D125x
| tip | | vakuumski | tlačni | delovni tlak |
|---|
| | | | |
D120x
(B/E/C/M/R/K/L) | | brez | brez | manjši tlak, manjši podtlak |
D121x
(B/E/C/M/R/K/L) | | stik z mediji, notranja lega v gubi | brez | manjši tlak,
za podtlak do 0,05 bar |
D122x
(B/E/C/M/R/K/L) | | brez stika z mediji, vulkaniziran v gubo meha | brez | manjši tlak,
za podtlak do 0,05 bar |
D123x
(B/E/C/M/R/K/L) | | brez | zunanja lega v gubi | glede na nazivni premer do 10 bar,
manjši podtlak |
D124x
(B/E/C/M/R/K/L) | | stik z mediji, notranja lega v gubi | zunanja lega v gubi | glede na nazivni premer do 10 bar,
za podtlak do 0,05 bar |
D125x
(B/E/C/M/R/K/L) | | brez stika z mediji, vulkaniziran v gubo meha | zunanja lega v gubi | glede na nazivni premer do 10 bar,
za podtlak do 0,05 bar |
| material |
|---|
| nerjavno jeklo: | 1.4301 (X5CrNi18-10)
1.4539 (X1NiCrMoCu25-20-5)
1.4571 (X6CrNiMoTi17-12-2) | drugi materiali po naročilu | | ogljikovo jeklo: | 1.0570 (S355J2G3) vulkaniziran v gumi |
|
