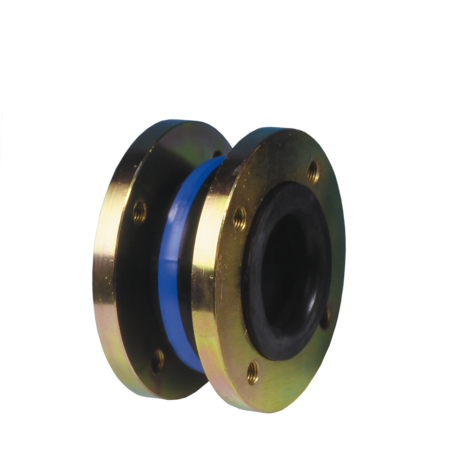

Vgradna dolžina 100 mm, s prirobnicami

Tip 05.100 je zelo elastični gumijasti kompenzator v izredno prilagodljivi izvedbi. Zaradi visoke gube v mehu so pri zelo majhni vgradni dolžini možne odlične lastnosti za dušenje zvoka in nihanja kot tudi dobre kompenzacijske lastnosti za pomike v vse smeri pri zelo majhnih strižnih silah.

Sestava
Kroglasti meh z visoko gubo in s tesnilno žmulo (zato samotesnilni, dodatna tesnila niso potrebna) ter letečima prirobnicama z izvrtinami za pritrditev.

Izvedbe
Dobavljivi s prirobnicami (izvedba A) in z omejevalci dolžine (izvedbi B in C).

Izvedba A
Gumijasti meh z letečima prirobnicama na obeh straneh. Dodatna tesnila niso potrebna. Material prirobnice: standarddni S 235 JR, galvansko pocinkan in rumeno pasiviran.

Izvedbi B in C
Ker je gumijasti meh mehak, prilagodljiv sestavni del, kompenzator pod tlakom s svojimi reakcijskimi silami (površina preseka meha x delovni tlak) povzroči osne pomike cevovoda.
Zato je treba s konstruktivnimi ukrepi (drsni ležaji, podpore oz. fiksni ležaji) v cevovodu ali z omejevalci dolžine neposredno ob kompenzatorju za to poskrbeti, da ne pride do prevelikega raztegovanja meha.
Omejevalci dolžine so predvsem priporočljivi pri uporabi kompenzatorjev za dušenje zvoka in nihanja.
