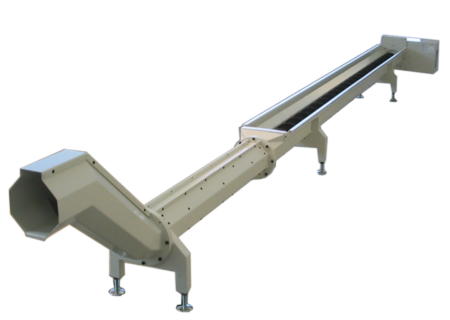

Vijačni transporterji

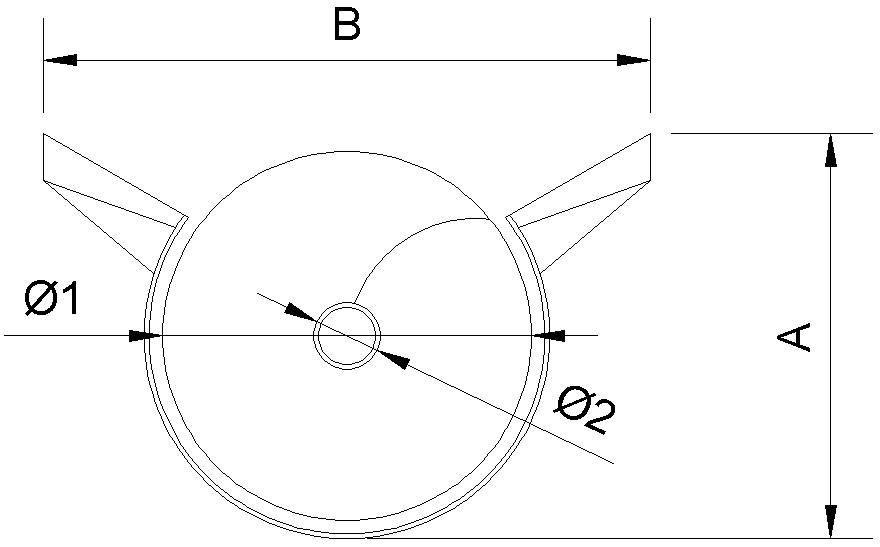

Tabela najmanjših mer za posamezne razpone
Ø1 (mm) | Ø2 | A (mm) | B (mm) |
80 | 1'' | 100 | 100 |
100 | 1'' | 120 | 120 |
120 | 1,5'' | 150 | 180 |
150 | 2'' | 200 | 230 |
180 | 2,5'' | 220 | 260 |
250 | 3'' | 250 | 400 |
200 | 3'' | 300 | 350 |
Splošne informacije
- Dvižna sposobnost in premer vijačnice sta v razmerju 1:1.
- Hitrost transporta ostružkov je 2 do 5 m/min, 15-20 vtljajev/min.
- Največja možna obremenitev vijačnega transporterja ni fiksno določena. Ta parameter je treba izračunati individualno glede na določeno vrsto uporabe.
- Vijačni transporter se dobavi z motorjem, pogonom in indikatorjem navora. V primeru preobremenitve transporterja indokator navora prepreči, da bi prišlo do deformacije vijačnice.
- Vijačni transporter je možno izdelati z dodatnim delom za transport. V primeru, da tu ni vijačnice, je višina za transport 600 do 800 mm.
- Za kot transporta se izbere kot 45°, v posebnih primerih pa lahko tudi 55°. Če se tega pogoja ne držimo, obstaja nevarnost, da se transporter zamaši, kar lahko vodi do mehanskih okvar.
- V primeru, da višina za transport ne zadošča, je mogoče dodati dodaten transportni del z vijačnico. S tem se višina za transport ostružkov znatno poveča.
Vijačni transporterji brez notranjih ojačevalnih cevi
- primerni za transport manjše količine ostružkov majhne in srednje velikosti
- največja dolžina vijačnice brez notranjih ojačevalnih cevi je 3 m.
- debelina vijačnice je 15 mm, 20 mm ali 30 mm.
Vijačni transporterji z notranjimi ojačevalnimi cevmi
- primerni za transport srednje količine ostružkov srednje velikosti (ne večjih od 200 mm).
- največja dolžina vijačnice za vlečenje ostružkov v transporterju je 10 m.
- največja dolžina vijačnice za potiskanje ostružkov v transporterju je 7 m.
- debelina vijačnice je 8 mm, 10 mm ali 12 mm.
