Angularni kompenzatorji

Z gumijastimi prirobnicami in eno gubo

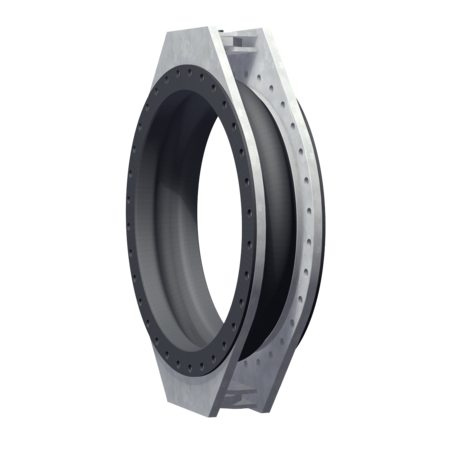

Vollgummiflansch mit einer Welle
Pošlji povpraševanje

Tipi U110F (brez vakuumskih opornih obročev), U111F (z notranjim vakuumskim opornim obročem) in U112F (z vulkaniziranim vakuumskim opornim obročem)
(DN100 do DN4000)

ključ tipa
U1 = tip
1 = število gub
0 = izvedba z opornimi obroči
F = izvedba z varovalom

Angularni kompenzatorji z eno gubo

izvedba: zelo elastični gumijasti meh, gumijasti prirobnici in pripadajoči ovalni pritrdilni prirobnici z varnostnim naslonkom in varovalom s členkom
na voljo z vakuumskim opornim obročem
nazivni premer: DN 100 do DN 4000, možne vmesne mere
vgradna dolžina: standardna LE = 150 do 400 mm
druge vgradne dolžine po naročilu
delovni tlak: glede na nazivni premer do 25 bar
z vakuumskim tesnenjem do 0,8 bar, z vakuumskim opornim obročem do 0,05 bar
kompenzacijske lastnosti: za kotne pomike

Uporaba:

vodni hladilni sistemi, razsoljevalne naprave, oskrba s pitno vodo, gradnja naprav; npr. v cevovodih, ob črpalkah, kot montažni deli, ob kondenzatorjih in zbiralnikih

Gumjasti meh

kakovost gumenosilni sloj
do 100°C:EPDMhladna voda, topla voda, morska voda, kisline, razredčene klorove raztopinenajlon
poliester
kevlar
steklo
jeklo
EPDM, z dovoljenjem za pitno vodopitna voda
EPDM, bela, z dovoljenjem za živilaživila
EPDM, odporna na obraboabrazivni materiali, pretok vode in peska
EPDM, izolirajočagradnja električnih naprav
IIRtopla voda, kisline, lužnine, plini
CSMmočne kisline, lužnine, kemikalije
NBRolja, bencin, topila, stisnjen zrak
NBR, svetla, z dovoljenjem za živilaživila z vsebnostjo olja in maščob
do 80°C:CRhladna voda, rahlo oljnata voda, morska voda
do 70°C:NRabrazivni materiali
do 150°C:HNBRolja, bencin, topila, stisnjen zrak
do 180°C:FPMagresivne kemikalije, naftni derivati
do 200°C:silikon (Q)zrak, morskovodna atmosfera
silikon (Q), bela, z dovoljenjem za živilaživila, medicinska tehnika
PTFE prevleka:
Pri večji kemijski zahtevnosti vulkanizirana na notranji strani gumijastega meha, na voljo od DN 300.
Upoštevati je treba zmanjšanje kompenzacijskih sposobnosti!

Prirobnica

izvedba: enodelna, ovalna pritrdilna prirobnica z varnostnim naslonkom, izvrtinami za pritrditev in varovalom s členkom (tip varovala F)
norme prirobnice: DIN, ANSI, AWWA, BS, JIS, možne tudi posebne mere
material: ogljikovo jeklo: 1.0038 (S235JRG2)
1.0570 (S355J2G3)
nerjavno jeklo: 1.4301 (X5CrNi18-10)
1.4571 (X6CrNiMoTi17-12-2)
drugi materiali po naročilu
zaščita pred korozijo: grundirana, vroče pocinkana, posebna prevleka

Izbirna oprema

zaščitni plašč: UV-zaščitni plašč
zemeljski zaščitni plašč
ognjevarni plašč
vodilne cevi: cilindrična vodilna cev
stožčasta vodilna cev
teleskopska vodilna cev

Varovalo s členkom

načrtovanje: lastnosti glede na delovni (preizkuševalni) tlak
material: ogljikovo jeklo ali nerjavno jeklo
zaščita pred korozijo: galvansko ali vroče pocinkana

tip U110F

Varovalo s členkom za kotne pomike na eni ravni s sponami in sorniki za prevzemanje reakcijskih sil pri tlaku in vakuumu. Sučna os je v sredini členka.

Oporni obroči

tip vakuumski delovni tlak
U110F brez glede na nazivni premer do 25 bar,
za podtlak do 0,8 bar
U111F stik z mediji, notranja lega v gubi glede na nazivni premer do 25 bar,
za podtlak do 0,05 bar
U112F brez stika z mediji, vulkaniziran v gubo meha glede na nazivni premer do 25 bar,
za podtlak do 0,05 bar
material
nerjavno jeklo:1.4301 (X5CrNi18-10)
1.4539 (X1NiCrMoCu25-20-5)
1.4571 (X6CrNiMoTi17-12-2)		drugi materiali po naročilu
ogljikovo jeklo:1.0570 (S355J2G3) vulkaniziran v gumi
