Angularni kompenzatorji

Z letečimi prirobnicami in eno gubo

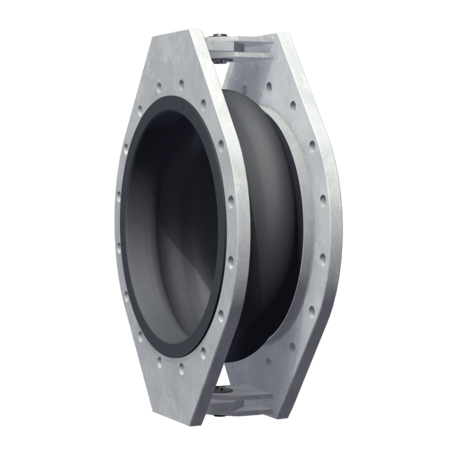

Drehbarer Flansch mit einer Welle
Pošlji povpraševanje

Tipi D110F (brez vakuumskih opornih obročev), D111F (z notranjim vakuumskim opornim obročem) in D112F (z vulkaniziranim vakuumskim opornim obročem)
(DN20 do DN1200)

ključ tipa
D1 = tip
1 = število gub
0 = izvedba z opornimi obroči
F = izvedba z varovalom

Angularni kompenzatorji z eno gubo

izvedba: za pretok ugodni, samotesnilni gumijasti meh z eno gubo, ovalni pritrdilni prirobnici z varnostnim naslonkom in varovalom s členkom
na voljo z vakuumskim opornim obročem
nazivni premer: DN 20 do DN 1200, možne vmesne mere
vgradna dolžina: standardna LE = 130 do 350 mm
druge vgradne dolžine po naročilu
delovni tlak: glede na nazivni premer do 25 bar
z vakuumskim tesnenjem do 0,8 bar, z vakuumskim opornim obročem do 0,05 bar
kompenzacijske lastnosti: za kotne pomike

Uporaba:

vodni hladilni sistemi, razsoljevalne naprave, oskrba s pitno vodo, gradnja naprav; npr. v cevovodih, ob črpalkah, kot montažni deli, ob kondenzatorjih in zbiralnikih

Gumijasti meh

kakovost gumenosilni sloj
do 100°C:EPDMhladna voda, topla voda, morska voda, kisline, razredčene klorove raztopinenajlon
poliester
kevlar
steklo
jeklo
EPDM, z dovoljenjem za pitno vodopitna voda
EPDM, bela, z dovoljenjem za živilaživila
EPDM, odporna na obraboabrazivni materiali, pretok vode in peska
EPDM, izolirajočagradnja električnih naprav
IIRtopla voda, kisline, lužnine, plini
CSMmočne kisline, lužnine, kemikalije
NBRolja, bencin, topila, stisnjen zrak
NBR, svetla, z dovoljenjem za živilaživila z vsebnostjo olja in maščob
do 80°C:CRhladna voda, rahlo oljnata voda, morska voda
do 70°C:NRabrazivni materiali
do 150°C:HNBRolja, bencin, topila, stisnjen zrak
do 180°C:FPMagresivne kemikalije, naftni derivati
do 200°C:silikon (Q)zrak, morskovodna atmosfera
silikon (Q), bela, z dovoljenjem za živilaživila, medicinska tehnika
PTFE prevleka:
Pri večji kemijski zahtevnosti.
Upoštevati je treba zmanjšanje kompenzacijskih sposobnosti!

Prirobnica

izvedba: enodelna, ovalna pritrdilna prirobnica z varnostnim naslonkom, izvrtinami za pritrditev, utorom za gumijasti meh in varovalom s členkom (tip varovala F)
norme prirobnice: DIN, ANSI, AWWA, BS, JIS, možne tudi posebne mere
material: ogljikovo jeklo: 1.0038 (S235JRG2)
1.0570 (S355J2G3)
nerjavno jeklo: 1.4301 (X5CrNi18-10)
1.4571 (X6CrNiMoTi17-12-2)
drugi materiali po naročilu
zaščita pred korozijo: grundirana, vroče pocinkana in posebna prevleka

Izbirna oprema

zaščitni plašči: UV-zaščitni pokrov
zemeljski zaščitni pokrov
ognjevarni pokrov
vodilne cevi: cilindrična vodilna cev
stožčasta vodilna cev
teleskopska vodilna cev

Varovalo s členkom

načrtovanje: lastnosti glede na delovni (preizkuševalni) tlak
material: ogljikovo jeklo ali nerjavno jeklo
zaščita pred korozijo: galvansko ali vroče pocinkana

tip D110F

Varovalo s členkom za kotne pomike na eni ravni s sponami in sorniki za prevzemanje reakcijskih sil pri tlaku in vakuumu. Sučna os v sredini členka.

Oporni obroči

tip vakuumski delovni tlak
D110F brez glede na nazivni premer do 25 bar,
za podtlak do 0,8 bar
D111F vakuumski spiralni oporni obroč (1.4310) do DN 300,
vakuumski oporni obroč od DN 350
stik z mediji, notranja lega v gubi		 glede na nazivni premer do 25 bar,
za podtlak do 0,05 bar
D112F brez stika z mediji, vulkaniziran v gubo meha od DN 200 glede na nazivni premer do 25 bar,
za podtlak do 0,05 bar
material
nerjavno jeklo:1.4301 (X5CrNi18-10)
1.4539 (X1NiCrMoCu25-20-5)
1.4571 (X6CrNiMoTi17-12-2)		drugi materiali po naročilu
ogljikovo jeklo:1.0570 (S355J2G3) vulkaniziran v gumi
