Stenska tesnila

Kompenzator brez gub ali z eno gubo

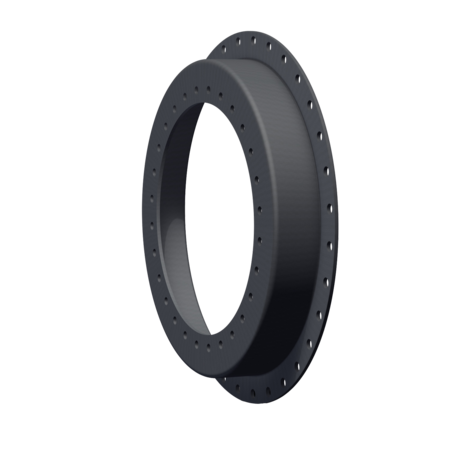

Kompensator - ohne Welle / - mit einer Welle
Pošlji povpraševanje
Prenos dokumentov

Tipi W100x (brez gub, brez vakuumskih opornih obročev), W110x (z gubo, brez vakuumskih opornih obročev) in W111x (z gubo, z vakuumskim opornim obročem)
x = SS/FS/SF/FF
(DN200 do DN4000)

ključ tipa
W1 = tip
1 = število gub
0 = izvedba z opornimi obroči
FF = tip pritrditve

Stenski kompenzatorji brez gub ali z eno gubo

izvedba:glede na tlak in nazivni premer na odprtini v steni in cevi
z gumijastima in pripadajočima pritrdilnima prirobnicama
ali pritrditev z objemkama
na voljo z vakuumskim opornim obročem
na voljo tudi deljivi kompenzator za vgraditev po montaži cevovoda
na voljo izvedba za kompenzacijo/izravnavo možne ekscentričnosti med odprtino v steni in cevjo
nazivni premer:standardni do DN 4000
možne vmesne mere in druge kombinacije nazivnih premerov
vgradna dolžina:standardna LE = 150 do 250 mm
druge vgradne dolžine po naročilu
delovni tlak:

glede na nazivni premer do 2,5 bar
vakuum ali tlak z zunanje strani brez vakuumskih opornih obročev ni dovoljen

kompenzacijske lastnosti:za osne, prečne in kotne pomike

Uporaba:

elektrarne, gradnja naprav, cevovodni jaški, strojnice; npr. na mestih, kjer cevovod poteka skozi steno ali skozi zbiralnik, kot tesnilo proti talni vodi pri toplovodnem omrežju

Gumijasti meh

kakovost gumenosilni sloj
do 100°C:EPDMhladna voda, topla voda, morska voda, kisline, razredčene klorove raztopinenajlon
poliester
kevlar
steklo
jeklo
EPDM, z dovoljenjem za potno vodopitna voda
EPDM, bela, z dovoljenjem za živilaživila
EPDM, odporna proti obrabiabrazivni materiali, pretok vode in peska
EPDM, izolirajočagradnja električnih naprav
IIRtopla voda, kisline, lužnine, plini
CSMmočne kisline, lužnine, kemikalije
NBRolja, bencin, topila, stisnjen zrak
NBR, svetla, z dovoljenjem za živilaživila z vsebnostjo olja in maščob
do 80°C:CRhladna voda, rahlo oljnata voda, morska voda
do 70°C:NRabrazivni materiali
do 150°C:HNBRolja, bencin, topila, stisnjen zrak
do 180°C:FPMagresivne kemikalije, naftni derivati
do 200°C:silikon (Q)zrak, morskovodna atmosfera
silikon (Q), bela, z dovoljenjem za živilaživila, medicinska tehnika

Tip pritrditve

tip stena
cevdelovni tlaknazivni premer
W110SSobjemkaobjemkamanjšistenska cev do DN 1000
W110FSprirobnicaobjemkamanjšimedijska cev do DN 1000
W110SFobjemkaprirobnicamanjšistenska cev do DN 1000
W110FFprirobnicaprirobnicado 2,5 bar z vakuumskim opornim obročem
za zunanji tlak do 1,3 bar		stenska cev do DN 4000

Prirobnica

izvedba:eno- ali večdelna pritrdilna prirobnica z izvrtinami
na voljo z varnostnim naslonkom pri visokem notranjem tlaku
norme prirobnice:DIN, ANSI, AWWA, BS, JIS, možne posebne mere
material:ogljikovo jeklo:1.0038 (S235JRG2)
1.0570 (S355J2G3)
nerjavno jeklo:1.4301 (X5CrNi18-10)
1.4571 (X6CrNiMoTi17-12-2)
drugi materiali po naročilu
zaščita pred korozijo:grundirana, vroče cinkana, posebna prevleka

Objemke za pritrditev

izvedba:glede na tlak in nazivni premer: trakovne objemke ali vijačne objemke; pri visokih tlakih na vsaki strani po 2 objemki skupaj
širina:
trakovne objemke:¾“
vijačne objemke:glede na Ø: 18 do 30 mm
material:
trakovne objemke z vpenjalnim navojem:1.7300
vijačne objemke, trak in ohišje:1.4016 (pocinkani jekleni vijaki)

Izbirna oprema

zaščitni plašči:UV-zaščitni plašč
zemeljski zaščitni plašč
ognjevarni plašč

Oporni obroči

tip vakuumskidelovni tlak
W100xbrezglede na nazivni premer do 2,5 bar,
za manjši podtlak
W110xbrezglede na nazivni premer do 2,5 bar,
za manjši podtlak
W111xnotranja lega v gubi mehaglede na nazivni premer do 2,5 bar,
za tlak z zunanje strani do 1,3 bar
material
nerjavno jeklo:1.4301 (X5CrNi18-10)
1.4539 (X1NiCrMoCu25-20-5)
1.4571 (X6CrNiMoTi17-12-2)		drugi materiali po naročilu
ogljikovo jeklo:1.0570 (S355J2G3) vulkaniziran v gumi
