Stenska tesnila

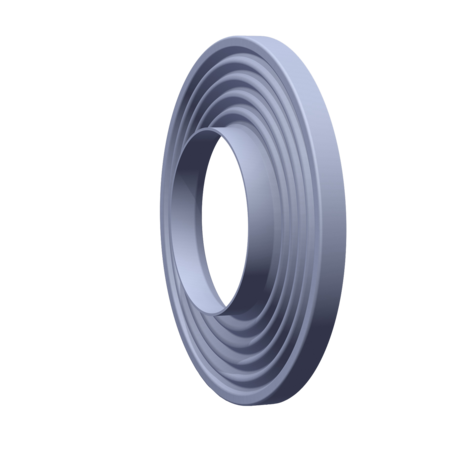

Membrana brez ali z zaščito proti pari (vlagi)

Membrane - ohne Dampfsperre / - mit Dampfsperre
Pošlji povpraševanje
Prenos dokumentov

Tipa W200x (brez zaščite proti pari, vlagi) in W300x (z zaščito proti pari, vlagi)
x = SS/FS
(DN50 do DN1000)

ključ tipa
W2 = tip
0 = število gub
0 = izvedba z opornimi obroči
SS = tip pritrditve

Stenske tesnilne membrane

izvedba:stenska tesnilna membrana z ali brez oblikovanih gub
glede na tlak in nazivni premer stenske odprtine pritrditev z objemko ali s pritrdilno prirobnico, pritrditev na cev z objemko
na voljo z zaščito proti pari W300x (SS/FS)
na voljo tudi deljivi kompenzator za vgraditev po montaži cevovoda
na voljo izvedba za kompenzacijo/izravnavo možne ekscentričnosti med odprtino v steni in cevjo
nazivni premer:standardni do DN 1000
možne vmesne mere in druge kombinacije nazivnih premerov
vgradna dolžina:standardna LE = 60 mm
druge vgradne dolžine po naročilu
delovni tlak:do ±20 mbar
vakuumsko tesnenje po naročilu
kompenzacijske lastnosti:za osne, prečne in kotne pomike

Uporaba:

elektrarne, gradnja naprav, strojnice; npr. kot zračna tesila in zaščita pred škropljenjem na mestih, kjer cevovod poteka skozi steno, kot tesnila pri toplovodnem omrežju in pri cevovodih za hladno vodo

Gumijasti meh

kakovost gumenosilni sloj
do 200°C:silikon (Q)zrak, voda, morskovodna atmosferabrez
silikon - posebna mešanicauporaba v jedrski tehniki

Tip pritrditve

tip stena cevdelovni tlaknazivni premer
W200SS
W300SS		objemkaobjemkamanjšistenska cev do DN 1000
W200FS
W300FS		prirobnicaobjemkamanjšimedijska cev do DN 1000

Objemke za pritrditev

izvedba:objemke s polžem ali majhne objemke
širina:
objemke s polžem:½“
majhne objemke:glede na Ø: 9 do 12 mm
material:
objemke s polžem:1.4310
majhne objemke, trak in ohišje:1.4016 (pocinkani jekleni vijaki)

Prirobnica

izvedba:večdelna pritrdilna prirobnica z izvrtinami za pritrditev
norme prirobnice:po naročilu
material:ogljikovo jeklo:1.0038 (S235JRG2)
1.0570 (S355J2G3)
nerjavno jeklo:1.4301 (X5CrNi18-10)
1.4571 (X6CrNiMoTi17-12-2)
drugi materiali po naročilu
zaščita pred korozijo:grundirana, vroče pocinkana, posebna prevleka
