Za cevovod za odvajanje dima

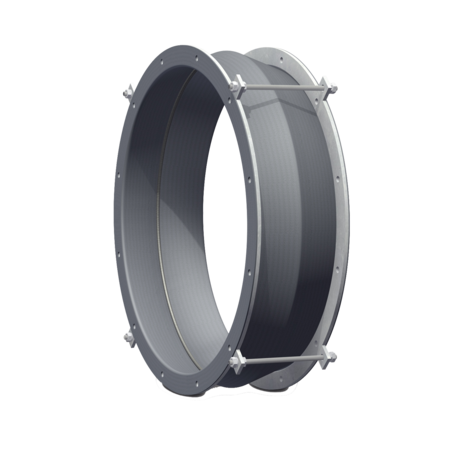

für Entrauchungskanäle

Tip BGK611

ključ tipa
BGK6 = tip
1 = število gub
1 = izvedba z opornimi obroči

Kompenzatorji v cevovodu za odvajanje dima pri 600°C za 120 minut

izvedba:tkani kompenzator (brez silikona) z eno gubo in samotesnilnima prirobnicama; preizkušen v skladu z DIN 1823-6; z notranjimi vakuumskimi opornimi obroči iz vzmetnega jekla
na obeh straneh enodelna pritrdilna prirobnica z varovalom
preizkuševalna temperatura:600°C za 120 minut
preizkuševalni tlak:1.500 Pa pri sobni temperaturi, 500 Pa pri 600°C
tip pritrditve:pritrditev s prirobnicami na ravni cevovoda
nazivni premer:za okrogle in pravokotne preseke cevovoda
vgradna dolžina:160 mm
temperatura medija:

do 120°C stalne temperature

delovni tlak:do ±15.000 Pa pri sobni temperaturi
kompenzacijske lastnosti:za osne pomike
osni skrček = 100 mm

Uporaba:

kompenzatorji v cevovodu in pri loputah za odvajanje dima pri napravah za odvajanje dima za prevzemanje toplotnih raztezkov v primeru požara; npr. pri odvajanju dima v stavbah ali tunelih

Prirobnice

izvedba:enodelna pritrdilna prirobnica z izvrtinami za pritrditev in varovalom
norme prirobnice:po naročilu stranke
material:ogljikovo jeklo:1.0038 (S235JRG2)
nerjavno jeklo:1.4301 (X5CrNi18-10)
1.4571 (X6CrNiMoTi17-12-2)
drugi materiali po naročilu
zaščita pred korozijo:grundirana, vroče pocinkana, posebna prevleka

Vodilne cevi

izvedbe:cilindrična, stožčasta ali teleskopska vodilna cev
material:ogljikovo jeklo:1.0038 (S235JRG2)
nerjavno jeklo:1.4301 (X5CrNi18-10)
1.4571 (X6CrNiMoTi17-12-2)
drugi materiali po naročilu
zaščita pred korozijo:grundirana, vroče pocinkana, posebna prevleka
