Prirobnični kompenzatorji

Z eno ali več gubami

Tip GU110

ključ tipa
GU1 = tip
1 = število gub
0 = izvedba z opornimi obroči

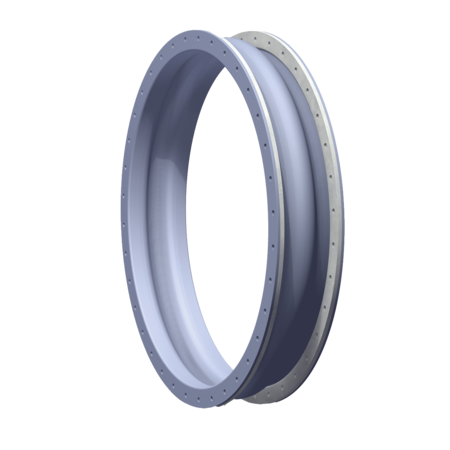

Prirobnični kompenzatorji z eno ali več gubami

izvedba:	elastomerni ali večslojni kompenzator z eno ali več gubami, s samotesnilnima prirobnicama in pripadajočima pritrdilnima prirobnicama na voljo z zunanjimi tlačnimi opornimi obroči v gubi na voljo z vakuumskimi opornimi obroči
tip pritrditve:	pritrditev s prirobnicami na ravni cevovoda
nazivni premer:	za okrogle, pravokotne in ovalne preseke cevovoda
vgradna dolžina:	individualno po naročilu stranke
temperatura medija:	do 400°C
delovni tlak:	do ±0,25 bar višji tlaki po naročilu
kompenzacijske lastnosti:	za osne, prečne in kotne pomike orientacijske vrednosti: osni skrček = ca. 0,25 x vgradna dolžina osni raztezek = ca. 0,25 x vgradna dolžina prečni pomik = ca. 0,20 x vgradna dolžina pri osnem raztezku in istočasnem prečnem pomiku se zmanjšajo kompenzacijske sposobnosti pri velikih prečnih pomikih priporočamo prednapetje cevovoda v nasprotni smeri pomika

Uporaba:

elektrarne, sežigalnice odpadkov, plinske turbine, cementarne, industrija papirja, jeklarstvo; npr v cevovodih za dimne pline, pri ventilatorjih, v zračnih kanalih, pri pralnikih dimnih plinov, pri filtrirnih napravah

Izvedbe kompenzatorjev

elastomerni kompenzator

večslojni kompenzator

temperatura:

do 200°C

do 400°C

izvedba:

enoslojni elastomerni kompenzator, v celoti povezan z nosilnimi sloji

večslojni tkani kompenzator sestavljajo notranji izolacijski sloji, tesnilne folije in zunanji nosilni tkani sloj

material:

kakovost gume:

do 100°C:	EPDM, IIR, CSM, NBR
do 180°C:	FPM
do 200°C:	silikon (Q)

PTFE prevleka:
pri veliki kemični zahtevnosti tesno vulkanizirana na notranji strani gumijastega meha,
na voljo od DN 300

nosilni sloj:
najlon, poliester, kevlar, steklo, jeklo

notranji sloji:
laminat iz PTFE in steklenih vlaken, tkanje iz steklenih vlaken,
koprena iz steklenih vlaken, silikatno tkanje

tesnilne folije:
PTFE folija, folija iz nerjavnega jekla

zunanji sloj:
tkanina iz steklenih vlaken s silikonsko prevleko
laminat iz PTFE in steklenih vlaken

Prirobnica

izvedba:	eno- ali večdelna pritrdilna prirobnica z izvrtinami
norme prirobnice:	po naročilu stranke
material:	ogljikovo jeklo:	1.0038 (S235JRG2)
	nerjavno jeklo:	1.4301 (X5CrNi18-10) 1.4571 (X6CrNiMoTi17-12-2)
	drugi materiali po naročilu
zaščita pred korozijo:	grundirana, vroče pocinkana, posebna prevleka

Vodilne cevi

izvedba:	cilindična, stožčasta ali teleskopska vodilna cev
material:	ogljikovo jeklo:	1.0038 (S235JRG2) 1.0570 (S355J2G3) 1.0425 (P265GH) 1.5415 (16Mo3) 1.4713 (X10CrAl7)
	nerjavno jeklo:	1.4301 (X5CrNi18-10) 1.4571 (X6CrNiMoTi17-12-2) 1.4828 (X15CrNiSi20-12)
	drugi materiali po naročilu
zaščita pred korozijo:	grundirana, vroče pocinkana, posebna prevleka

Izbirna oprema

za pritrditev:	vijaki matice podložke ploščate vzmeti
oporni obroči:	notranji vakuumski oporni obroči v gubi in/ali zunanji tlačni oporni obroči v gubi
