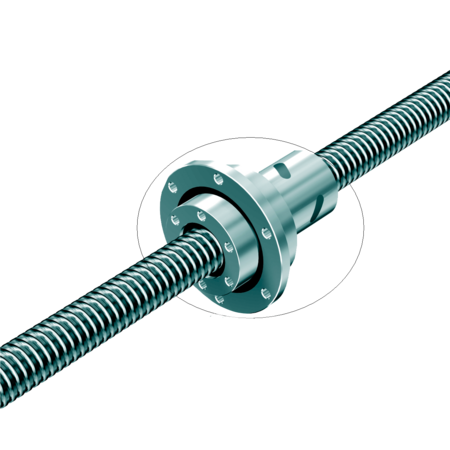

DIR

Ta tip ima kompaktno podložno matico z vgrajenim podpornim ležajem. To je dvovrstni prečni krogelni ležaj, katerega en komplet kroglic teče po tekalni površini, zamaknjeni za +45°, in drugi komplet po tekalni površini, zamaknjeni za -45°. Zaradi tega je to aksialno-radialni ležaj, saj poleg rotacije dobro prenaša tudi aksialne sile v obeh smereh.

Ta tip je na voljo v več različnih razredih natančnosti. Za uležajenje priključnih koncev navojnega vretena priporočamo naše oporne ležaje. Za zaščito pred prahom, odrezki in drugimi tujki je potrebno krogelno matico in navojno vreteno zaščititi z mehom ali jekleno teleskopsko zaščito (pokrovom). Za optimalno uporabo je potrebno način mazanja in mazalno sredstvo prilagoditi pogojem uporabe. Prosimo upoštevajte pri montaži naša navodila.

Ključ za izbiro tipa najdete v dokumentaciji. Uporabite tudi našo CAD knjižnico.

Druge tipe najdete v pregledu tipov v dokumentaciji.
