Tesnila batov

K720

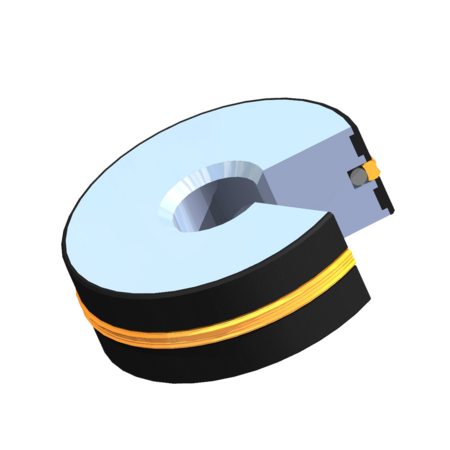

K720

K720 je zasnovan kot kompletni bat za serijsko proizvodnjo in se je v več desetletjih izkazal kot robustna rešitev. Enostavna uporaba je vodila do izdelave standardnih velikosti, ki jih ponujamo iz zaloge.

Bat K720 nudi naslednje prednosti:

  • manjša občutljivost pri motnjah sistema
  • dolga življenjska doba tesnila
  • izboljšanje proizvoda npr. zaradi manjših toleranc
  • zožanje tesnilne reže
  • prevzemanje velikih prečnih pomikov
  • brez črnjenja kovine
  • omogoča uporabo kratke batnice brez zmanjšanja hoda cilindra (zmanjša dolžino cilindra)
  • majhni logistični stroški
Delovni pogoji
najvišji delovni tlak
najvišja ´v´:pri temperaturipri temperaturi
m/s-30 do +80°C-30 do +110°C
1,0250 bar200 bar
0,5350 bar300 bar





[Translate to Slowenisch:] Beschreibung

[Translate to Slowenisch:] K720 wurde als Komplettkolben für Serien entwickelt und hat sich seit Jahrzehnten als robuste Lösung bewährt. Die einfache Handhabung führte zur Fertigung von Standardgrößen, die wir ab Lager anbieten.

Durch die integrierte hochwertige Kunststoff-Führung, die auf den Metallkolben aufgespritzt wird, ergibt sich der Vorteil eng tolerierter Passungsspiele.
Erst nach dem Aufbringen der Führung über die gesamte Kolbenlänge wird die Dichtungsnut eingestochen. Somit ergibt sich ein kleinst möglicher Dichtspalt, wie bei einem metallisch geführten Kolben.

Weiters wird die gesamte restliche Kolbenlänge zur Führung ausgenutzt.

Die strukturellen Grundkomponenten sind :

  • ein hochfester Metall-Kolbenkörper ( Stahl / Aluminium )
  • die ganzflächige, nichtmetallische Führung
  • die Kolbendichtung, gewählt nach den Anforderungen der Anwendung

Das Leistungsvermögen von K720, die zulässigen Drücke, Geschwindigkeiten, Medien und Betriebstemperaturen hängen vom gewählten Dichtungstyp, dem Führungs- und dem Stahlwerkstoff ab.

Serienkolben werden mit der Technik für den jeweiligen Einsatz abgestimmt.

Für die Standard-Lager-Kolben wird eine hochwertige Polyamid-Glasfaser-Führung aufgespritzt.
Als "universelle" Dichtung wird die Type K764 in der Werkstoffpaarung TPU/NBR verwendet.
Es sind jedoch zusätzlich auch noch verschiedene andere, einbaugleiche Dichtungstypen und andere Werkstoffqualitäten  für die O-Ringe verfügbar.



Rezultat iskanja: 16 Zadetkov - anzeigen

Cene so brez DDV in veljajo za artikle, ki so na zalogi.

Izberite parameter po katerem boste sortirali artikle.

Št. artikla /
Opis
Bezeichnung Povpraševanje / Cena / Košarica
notranji premer -
Di

zunanji premer -
Da

vgradna višina -
L1


Typ

Vorzugs-
größe

premer vodila -
D2

Werkstoff 1

Werkstoff 2

Werkstoff 3

izvedba tesnila
7240500
Kompletni bat Typ K720
K720 Bestellung 123225,4K720-32StahlTPUNBRKolbendichtung
7240510
Kompletni bat Typ K720
K720 Bestellung 123225,4K720-32StahlTPUNBRKolbendichtung
7241000
Kompletni bat Typ K720
K720 Bestellung 164025,4K720-40StahlTPUNBRKolbendichtung
7241010
Kompletni bat Typ K720
K720 Bestellung 164025,4K720-40StahlTPUNBRKolbendichtung
7241500
Kompletni bat Typ K720
K720 Bestellung 205025,4K720-50StahlTPUNBRKolbendichtung
7241510
Kompletni bat Typ K720
K720 Bestellung 205025,4K720-50StahlTPUNBRKolbendichtung
7242000
Kompletni bat Typ K720
K720 Bestellung 256025,4K720-60StahlTPUNBRKolbendichtung
7242010
Kompletni bat Typ K720
K720 Bestellung 256025,4K720-60StahlTPUNBRKolbendichtung
7242500
Kompletni bat Typ K720
K720 Bestellung 256325,4K720-63StahlTPUNBRKolbendichtung
7242510
Kompletni bat Typ K720
K720 Bestellung 256325,4K720-63StahlTPUNBRKolbendichtung
