Univerzalni kompenzatorji

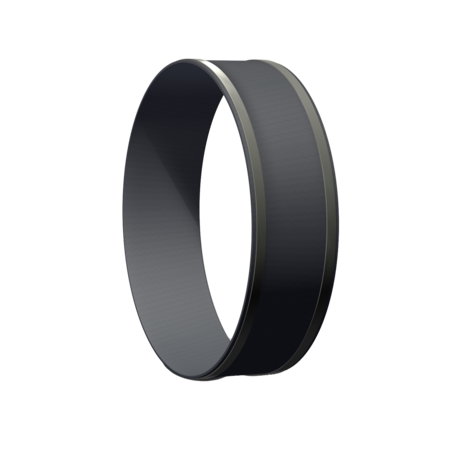

Pritrditev z objemkami, brez gub

Schellenbefestigung ohne Welle

Tip B100 (DN50 do DN1500)

ključ tipa
B1 = tip
0 = število gub
0 = izvedba z varovalom

Univerzalni kompenzatorji brez gub

izvedba:cilindrični gumijasti meh s tulcem za pritrditev z objemkami
nazivni premer:standardni LE = DN 50 do DN 1500, možne vmesne mere
vgradna dolžina:= vgradna vrzel +2 x širina za pritrditev
standardna vgradna vrzel L0 = 125 do 250 mm
druge mere po naročilu
širina za pritrditev:odvisno od tlaka, nazivnega premera in izvedbe objemk
najmanj 40 mm
delovni tlak:glede na nazivni premer in vgradno dolžino do 6 bar
vakuumsko tesnenje po naročilu
kompenzacijske lastnosti:za manjše osne in prečne pomike
pri osnih raztezkih in vakuumu lahko kompenzator potegne s cevovoda (evtl. predvideti zaobljene robove na cevovodu)

Uporaba:

elektrarne, gradnja naprav, živilska industrija, čistilne naprave, industrijske naprave; npr. za povezave cevovoda, pri napravah za nihalni transport, pri sejalnih strojih

Gumijasti meh

kakovost gumenosilni stroj
do 100°C:EPDMhladna voda, topla voda, morska voda, kisline, razredčene klorove raztopinenajlon
poliester
kevlar
steklo
jeklo
EPDM, z dovoljenjem za pitno vodopitna voda
EPDM, bela, z dovoljenjem za živilaživila
EPDM, odporna na obraboabrazivni materiali, pretok vode in peska
EPDM, izolirajočagradnja električnih naprav
IIRtopla voda, kisline, lužnine, plini
CSMmočne kisline, lužnine, kemikalije
NBRolje, bencin, topila, stisnjen zrak
NBR, svetla, z dovoljenjem za živilaživila z vsebnostjo olja in maščob
do 80°C:CRhladna voda, rahlo oljnata voda, morska voda
do 70°C:NRabrazivni materiali
do 150°C:HNBRolja, bencin, topila, stisnjen zrak
do 180°C:FPMagresivne kemikalije, naftni derivati
do 200°C:silikon (Q)zrak, morskovodna atmosfera
silikon (Q), bela z dovoljenjem za živilaživila, medicinska tehnika
PTFE prevleka:
Pri večji kemijski zahtevnosti vulkanizirana na notranji strani gumijastega meha.
Upoštevati je treba zmanjšanje kompenzacjskih sposobnosti!

Objemke za pritrditev

izvedba:glede na tlak in nazivni premer: trakovne objemke, objemke s polžem, majhne objemke ali vijačne objemke; pri visokih tlakih na vsaki strani po 2 objemki skupaj
širina:
trakovne objemke:¾“
objemke s polžem:½“
majhne objemke:glede na Ø: 9 do 12 mm
vijačne objemke:glede na Ø: 18 do 30 mm
material:
trakovne objemke z vpenjalnim navojem:1.7300
objemke s polžem:1.4310
majhne objemke, trak in ohišje:1.4016 (pocinkani jekleni vijakii)
vijačne objemke, trak in ohišje:1.4016 (pocinkan jekleni vijaki)
