Univerzalni kompenzatorji

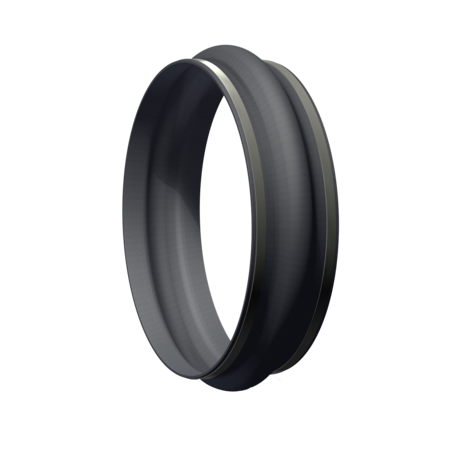

Pritrditev z objemkami, z eno ali več gubami

Schellenbefestigung mit einer oder mehr Wellen
Pošlji povpraševanje

Tipi

tipizvedba
B110brez vakuumskih opornih obročev
B111z notranjim vakuumskim opornim obročem
B112z vulkaniziranim vakuumskim opornim obročem
B120brez vakuumskih opornih obročev
B121z notranjim vakuumskim opornim obročem
B122z vulkaniziranim vakuumskim opornim obročem
B123brez vakuumskih opornih obročev,
z zunanjim tlačnim opornim obročem v gubi
B124z notranjim vakuumskim opornim obročem,
z zunanjim tlačnim opornim obročem v gubi
B125z vulkaniziranimi vakuumskimi opornimi obroči,
z zunanjimi tlačnimi opornimi obroči v gubi
B130, B140, B150brez vakuumskih opornih obročev
B131, B141, B151z notranjim vakuumskim opornim obročem
B132, B142, B152z vulkaniziranim vakuumskim opornim obročem
B133, B143, B153brez vakuumskih opornih obročev,
z zunanjim tlačnimi opornim obročem v gubi
B134, B144, B154z notranjim vakuumskim opornim obročem,
z zunanjim tlačnim opornim obročem v gubi
B135, B145, B155z vulkaniziranimi vakuumskimi opornimi obroč,
z zunanjimi tlačnimi opornimi obroči v gubi

ključ tipa
B1 = tip
1 = število gub
0 = izvedba z varovalom

Tipi B110, B111B in B112B (DN50 do DN1500)

Univerzalni kompenzatorji z eno gubo

izvedba: za pretok ugodni gumijasti meh z eno gubo in tulcem za pritrditev z objemkami
na voljo tudi z vakuumskimi opornimi obroči
nazivni premer: DN 50 do DN 1500, možne vmesne mere
vgradna dolžina: = vgradna vrzel +2 x širina za pritrditev
standardna vgradna vrzel L0 = 125 do 250 mm
druge mere po naročilu
širina za pritrditev: odvisno od tlaka, nazivnega premera in izvedbe objemke
najmanj 40 mm
delovni tlak: glede na nazivni premer in vgradno dolžino do 6 bar, vakuumsko tesnenje do 0,8 bar, z vakuumskimi opornimi obroči do 0,05 bar, dimenzioniranje po smernici za tlačne naprave PED 97/23/EG
kompenzacijske lastnosti: za osne in prečne pomike
pri osnih raztezkih in vakuumu lahko kompenzator potegne s cevovoda (evtl. predvideti zaobljene robove na cevovodu)

Uporaba:

elektrarne, gradnja naprav, živilska industrija, čistilne naprave, industrijske naprave; npr. za povezave cevovoda, pri napravah za nihalni transport, pri sejalnih strojih

Tipi B120, B121, B122, B123A, B124 in B125 (DN50 do DN1500)

Univerzalni kompenzatorji z dvema gubama

izvedba: za pretok ugodni gumijasti meh z dvema gubama in tulcem za pritrditev z objemkami
na voljo z vakuumskimi in/ali zunanjimi tlačnimi opornimi obroči
nazivni premer: DN 50 do DN 1500, možne vmesne mere
vgradna dolžina: = vgradna vrzel +2 x širina za pritrditev
standardna vgradna vrzel L0 = 250 do 500 mm
druge mere po naročilu
širina za pritrditev: odvisno od tlaka, nazivnega premera in izvedbe objemk
najmanj 40 mm
delovni tlak: glede na nazivni premer in vgradno dolžino d 6 bar, vakuum brez vakuumskih opornih obročev ni dovoljen, z vakuumskimi opornimi obroči do 0,05 bar, dimenzioniranje po smernici za tlačne naprave PED 97/23/EG
kompenzacijske lastnosti: za velike osne in prečne pomike
pri osnih raztezkih in vakuumu lahko kompenzator potegne s cevovoda (evtl. predvideti zaobljene robove na cevovodu)

Uporaba:

elektrarne, gradnja naprav, živilska industrija, čistilne naprave, industrijske naprave; npr. za povezave cevovoda, pri napravah za nihalni transport, pri sejalnih strojih

Tipi B130, B140, B150, B131, B141, B151, B132, B142, B152, B133, B143, B153, B134, B144, B154, B135, B145 in B155 (DN50 do DN1500)

Univerzalni kompenzatorji s tremi ali več gubami

izvedba: za pretok ugodni gumijasti meh s tremi ali več gubami in tulcem za pritrditev z objemkami
na voljo z vakuumskimi in/ali zunanjimi tlačnimi opornimi obroči
nazivni premer: DN 50 do DN 1500, možne vmesne mere
vgradna dolžina/gube: = vgradna vrzel +2 x širina za pritrditev
vgradna vrzel L0 = 600 mm, tip B130 s 3 gubami,
vgradna vrzel L0 = 800 mm, tip B140 s 4 gubami,
vgradna vrzel L0 = 1000 mm, tip B150 s 5 gubami,
druge vgradne dolžine po naročilu
širina za pritrditev: odvisno od tlaka, nazivnega premera in izvedbe objemke
najmanj 40 mm
delovni tlak: glede na nazivni premer in vgradno dolžino d 6 bar, vakuum brez vakuumskih opornih obročev ni dovoljen, z vakuumskimi opornimi obroči do 0,05 bar
kompenzacijske lastnosti: za zelo velike osne in prečne pomike
pri osnih raztezkih in vakuumu lahko kompenzator potegne s cevovoda (evtl. predvideti zaobljene robove na cevovodu)

Uporaba:

elektrarne, gradnja naprav, živilska industrija, čistilne naprave, industrijske naprave; npr. za povezave cevovoda, pri napravah za nihalni transport, pri sejalnih strojih

Gumijasti meh

kakovost gumenosilni sloj
do 100°C:EPDMhladna voda, topla voda, morska voda, kisline, razredčene klorove raztopinenajlon
poliester
kevlar
steklo
jeklo
EPDM, z dovoljenjem za pitno vodopitna voda
EPDM, bela, z dovoljenjem za živilaživila
EPDM, odporna proti obrabiabrazivni materiali, pretok vode in peska
EPDM, izolirajočagradnja električnih naprav
IIRtopla voda, kisline, lužnine, plini
CSMmočne kisline, lužnine, kemikalije
NBRolja, bencin, topila, stisnjen zrak
NBR, svetla, z dovoljenjem za živilaživila z vsebnostjo olja in maščob
do 80°C:CRhladna voda, rahlo oljnata voda, morska voda
do 70°C:NRabrazivni materiali
do 150°C:HNBRolja, bencin, topila, stisnjen zrak
do 180°C:FPMagresivne kemikalije, naftni derivati
do 200°C:silikon (Q)zrak, morskovodna atmosfera
silikon (Q), bela, z dovoljenjem za živilaživila, medicinska tehnika
PTFE prevleka:
Pri večji kemijski zahtevnosti vulkanizirana na notranji strani gumijastega meha, na voljo od DN 300.
Upoštevati je treba zmanjšanje kompenzacijskih sposobnosti!

Objemke za pritrditev

izvedba:glede na tlak in nazivni premer: trakovne objemke, objemke s polžem, majhne objemke ali vijačne objemke; pri visokih tlakih na vsaki strani po 2 objemki skupaj
širina:
trakovne objemke:¾“
objemke s polžem:½“
majhne objemke:glede na Ø: 9 do 12 mm
vijačne objemke:glede na Ø: 18 do 30 mm
material:
trakovne objemke z vpenjalnim navojem:1.7300
objemke s polžem:1.4310
majhne objemke, trak in ohišje:1.4016 (pocinkani jekleni vijaki)
vijačne objemke, trak in ohišje:1.4016 (pocinkani jekleni vijaki)

Oporni obroči za tipe B110, B111 in B112

tip vakuumskidelovni tlak
B110 brez glede na nazivni premer do 6 bar, za podtlak do
0,8 bar
B111 stik z mediji, notranja lega v gubi glede na nazivni premer do 6 bar, za podtlak do 0,05 bar
B112 brez stika z mediji, vulkaniziran v gubo meha glede na nazivni premer do 6 bar, za podtlak do 0,05 bar
material
nerjavno jeklo:1.4301 (X5CrNi18-10)
1.4539 (X1NiCrMoCu25-20-5)
1.4571 (X6CrNiMoTi17-12-2)		drugi materiali po naročilu
ogljikovo jeklo:1.0570 (S355J2G3) vulkaniziran v gumi

Oporni obroči za tipe B120, B121, B122, B123, B124 in B125

tip vakuumski tlačni delovni tlak
B120 berz brez manjši tlak, manjši podtlak
B121 stik z mediji, notranja lega v gubi brez manjši tlak, podtlak do 0,05 bar
B122 brez stika z mediji, vulkaniziran v gubo meha brez manjši tlak, podtlak do 0,05 bar
B123 brez zunanja lega v gubi glede na nazivni premer do 6 bar,
manjši podtlak
B124 stik z mediji, notranja lega v gubi zunanja lega v gubi glede na nazivni premer do 6 bar, za podtlak do 0,05 bar
B125 brez stika z mediji, vulkaniziran v gubo meha zunanja lega v gubi glede na nazivni premer do 6 bar, za podtlak do 0,05 bar
material
nerjavno jeklo:1.4301 (X5CrNi18-10)
1.4539 (X1NiCrMoCu25-20-5)
1.4571 (X6CrNiMoTi17-12-2)		drugi materiali po naročilu
ogljikovo jeklo:1.0570 (S355J2G3) vulkaniziran v gumi

Oporni obroči za tipe B130, B140, B150, B131, B141, B151, B132, B142, B152, B133, B143, B153, B134, B144, B154, B135A, B145 in B155

tip vakuumski tlačni delovni tlak
B130
B140
B150		 brez brez manjši tlak, manjši podtlak
B131
B141
B151		 stik z mediji, notranja lega v gubi brez manjši tlak, podtlak do 0,05 bar
B132
B142
B152		 brez stika z mediji, vulkaniziran v gubo meha brez manjši tlak, podtlak do 0,05 bar
B133
B143
B153		 brez zunanja lega v gubi glede na nazivni premer do 6 bar,
manjši podtlak
B134
B144
B154		 stik z mediji, notranja lega v gubi zunanja lega v gubi glede na nazivni premer do 6 bar, za podtlak do 0,05 bar
B135
B145
B155		 brez stika z mediji, vulkaniziran v gubo meha zunanja lega v gubi glede na nazivni premer do 6 bar, za podtlak do 0,05 bar
material
nerjavno jeklo:1.4301 (X5CrNi18-10)
1.4539 (X1NiCrMoCu25-20-5)
1.4571 (X6CrNiMoTi17-12-2)		drugi materiali po naročilu
ogljikovo jeklo:1.0570 (S355J2G3) vulkaniziran v gumi
