Univerzalni kompenzatorji

Z gumijastimi prirobnicami, eno gubo in opornimi obr.

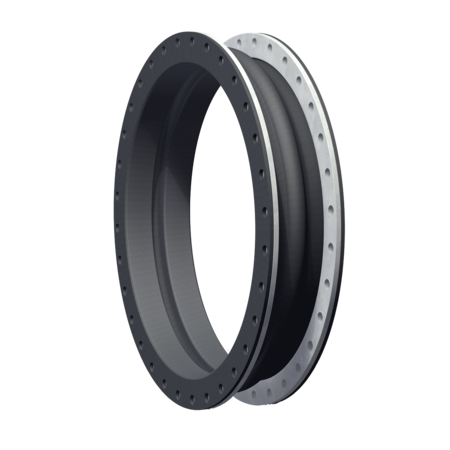

Vollgummiflansch mit einer Welle und Stützringen

Tip U216A (DN100 do DN4000)

Ključ tipa
U2 = tip
1 = število gub
6 = izvedba z opornimi obroči
A = izvedba z varovalom

Univerzalni kompenzatorji z eno gubo

izvedba:	gumijasti meh z debelo steno in eno gubo, gumijasti prirobnici in pripadajoči deljeni pritrdilni prirobnici, v dno gube vulkaniziran oporni obroč
nazivni premer:	DN 100 do DN 4000, možne vmesne mere
vgradna dolžina:	standardni L_E = 250 do 350 mm druge vgradne dolžine po naročilu
delovni tlak:	glede na nazivni premer do 25 bar vakuumsko tesnenje do 0,5 bar
kompenzacijske lastnosti:	za osne, prečne in kotne pomike
strižna sila:	vulkanizirani oporni obroči in armatura povzročijo velike strižne sile
guba:	na voljo tudi v izvedbi s penasto gumo napolnjeno gubo, za preprečevanje turbulenc in usedlin trdih delcev upoštevati je treba zmanjšanje kompenzacijskih sposobnosti

Uporaba:

vodni hladilni sistemi, razsoljevalne naprave, oskrba s pitno vodo, gradnja naprav; npr. v cevovodu, ob črpalkah, kondenzatorjih in zbiralnikih

Gumijasti meh

kakovost gume			nosilni sloj

do 100°C:	EPDM	hladna voda, topla voda, morska voda, kisline, razredčene klorove raztopine	najlon poliester kevlar steklo jeklo
	EPDM, z dovoljenjem za pitno vodo	pitna voda
	EPDM, bela, z dovoljenjem za živila	živila
	EPDM, obstojna proti obrabi	abrazivni materiali, pretok vode in peska
	EPDM, izolirajoča	gradnja električnih naprav
	IIR	topla voda, kisline, lužnine, plini
	CSM	močne kisline, lužnine, kemikalije
	NBR	olja, bencin, topila, stisnjen zrak
	NBR, svetla, z dovoljenjem za živila	živila z vsebnostjo olja in maščob
do 80°C:	CR	hladna voda, rahlo oljnata voda, morska voda
do 70°C:	NR	abrazivni materiali
do 150°C:	HNBR	olja, bencin, topila, stisnjen zrak
do 180°C:	FPM	agresivne kemikalije, naftni derivati
do 200°C:	silikon (Q)	zrak, morskovodna atmosfera
do 200°C:	silikon (Q), bela, z dovoljenjem za živila	živila, medicinska tehnika

Prirobnica

izvedba:	večdelna, okrogla pritrdilna prirobnica brez varnostnega naslonka in z izvrtinami za pritrditev
norme prirobnice:	DIN, ANSI, AWWA, BS, JIS, na voljo tudi posebne mere
material:	ogljikovo jeklo:	1.0038 (S235JRG2) 1.0570 (S355J2G3)
	nerjavno jeklo:	1.4301 (X5CrNi18-10) 1.4571 (X6CrNiMoTi17-12-2)
	aluminij:	AlMg3
	drugi materiali po naročilu
zaščita pred korozijo:	grundirana, vroče pocinkana, posebna prevleka

Izbirna oprema

zaščitni plašči:	UV-zaščitni plašč zemeljski zaščitni plašč ognjevarni plašč
vodilne cevi:	cilindrična vodilna cev stožčasta vodilna cev teleskopska vodilna cev
