UPORABA
V napravah za recikliranje, ogrevanje, hlajenje, pridobivanje toplote, oskrbo z vodo, v sistemih z višjim tlakom in v protipožarnih sistemih.
KONSTRUKCIJSKE LASTNOSTI

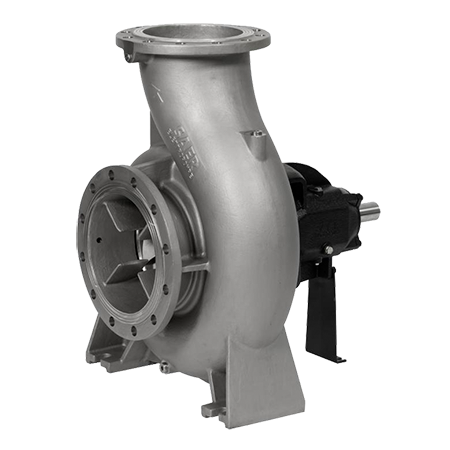

NCBK: centrifugalne črpalke brez motorja;
NCBKZ: centrifugalne črpalke na osnovni plošči;
Motor in vrteči del črpalke lahko izvlečemo. Pri tem nam ni treba odstraniti ohišja črpalke iz napeljave.
Hidravlika: ohišje črpalke in mere so skladni s standardom EN 733. Zaprt rotor, dinamično uravnotežen in z izvrtinami za izenačitev vzdolžnega tlaka. Gred v celoti iz nerjavnega jekla. Enostavna menjava obrabnih obročev. Z mastjo namazani namazani kroglični ležaji (po povpraševanju: kroglični ležaji v olju). Prirobnica (UNI EN 1092-2) PN16. Ustavljalna puša.
Motor: asinhronski 6-polni z zunanjim prezračevanjem. Motorji z razredom učinkovitosti IE2 skladno z IEC-60034-30, drugi modeli po povpraševanju.
Zaščita: IP55
Izolacija: razred F
Standardne napetosti: 220-240V bis 4 kW, 380-415V / 660-720V ab 5,5 kW.
Frekvenca: 50 Hz
Materiali: siva litina EN-GJL-250 (NCBK), AISI 316 nerjavno legirano jeklo (NCBKX), bron - marin G-CuSn10 (NCBK-M).
TEHNIČNE LASTNOSTI
DN sesalni: od 200 do 350
DN tlačni: od 200 do 300
Q maks: 1400 m3/h @ 970 obr/min
H maks: 41 mVS @ 970 obr/min
Temperatura transportnega medija: od -15°C do +120°C
Maks. delovni tlak (maks. dovoljeni tlak ob upoštevanju upoštevanju vsote maks. sesalnega tlaka in transportne višine z ničto transportno količino):
Verzija | Ohišje črpalke | Temperatura medija | PN maks.
standardno |
NCBK | lito železo | -15 °C / +120 °C | 16 |
NCBK-M | bron | -15 °C / +120 °C | 16 |
NCBKX | nerjavno jeklo | -15 °C / +50 °C | 16 |
+50 °C / +120 °C | 10 |
Temperatura okolja maks.: 40 °C (pri višji temperaturi preverite).
TOLERANCE ZMOGLJIVOSTI
Črpalke: UNI EN ISO 9906 del A, stopnja 1 po povpraševanju.
Motor: Normen IEC 60034-1.
