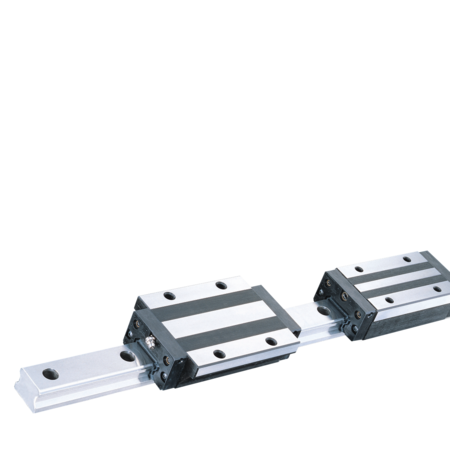

HSR

Ker so 4 kroglične vrstice razporejene tako, da se stikajo pod kotom 45°, ima tip HSR isto nosilnost v radialni, nasprotno radialni in tangencialni smeri. Zato je ta tip primeren za različne položaje vgradnje in različne vrste uporabe.

Montaža in vzdrževanja sta preprosta. Za zahtevne vrste uporabe vam nudimo največje natančnosti. Za prašne in umazane prostore je na voljo obširen pribor za zaščito linearnega krogelnega vozička in vodila. Dolžina vozička se s priborom spremeni. Vodila so na voljo v standardnih in nestandardnih dolžinah. Mazalni sistem QC občutno podaljša intervale mazanja. Za izpostavljenost vibracijam, sunkom in drugim vplivom vam nudimo prednapete vozičke. Za boljšo obstojnost proti koroziji pa priporočamo posebno površinsko zaščito. Pri montaži in vzdrževanju upoštevajte naša navodila.

Ključ za izbiro tipa najdete v dokumentaciji. Uporabite tudi našo CAD knjižnico.

HSR A	HSR B	HSR R
Prirobnica vozička ima štiri navojne izvrtine.	Prirobnica vozička ima štiri prehodne izvrtine.	Zaradi majhne širine vozička in navojnih izvrtin je ta voziček idealen za kompaktne konstrukcije.
HSR LA	HSR LB	HSR LR
Voziček ima enak presek kot pri tipu HSR-A, vendar ima zaradi večje dolžine več kroglic, kar omogoča večjo nosilnost.	Voziček ima enak presek kot pri tipu HSR-B, vendar ima zaradi večje dolžine več kroglic, kar omogoča večjo nosilnost.	Voziček ima enak presek kot pri tipu HSR-R, vendar ima zaradi večje dolžine več kroglic, kar omogoča večjo nosilnost.
HSR CA	HSR CB	HSR 100/120/150
Voziček ima šest navojnih izvrtin.	Prirobnica vozička ima šest prehodnih izvrtin.	Največje dimenzije.
HSR HA	HSR HB	HSR 8/10/12R
Voziček ima enak presek kot pri tipu HSR-CA, vendar ima večjo nosilnost.	Voziček ima enak presek kot pri tipu HSR-CB, vendar ima večjo nosilnost.	Najmanjše dimenzije.
HSR C Klasse Ct	HSR R Klasse Ct	HSR YR
Prirobnica vozička ima štiri navojne izvrtine.	Zaradi majhne širine vozička in navojnih izvrtin je ta voziček idealen za kompaktne konstrukcije.	Stranske navojne izvrtine za lažjo montažo dveh nasproti ležečih vodil.
