Z mešalnimi enotami OV-SL in EVDOL-FL

Lastnosti:

Gre za mazalni sistem za mazanje ležajev z mešanico olja in zraka. Zrak služi kot transportni medij za kaplje olja in istočasno kot hladilni medij, ki odvaja toploto od ležajev. Zaradi zraka pri ležajih prihaja do lahkega tlaka, ki preprečuje vdor prahu v ležaj.

Opis:

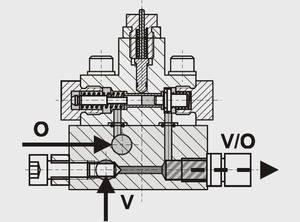

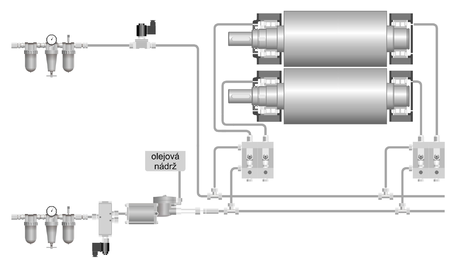

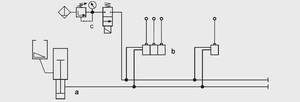

Del sistema za olje predstavlja pnevmatska enobatna črpalka Centro-Matic (a), ki je preko tlačnega voda povezana z dozirnimi razdelilniki. Dozirni razdelilniki so vgrajeni v mešalne enote (b). Črpalka ima lasten rezervoar za olje ali pa je priključena na večji zunanji rezervoar. Del sistema za zrak predstavlja enota za zrak (c) z zapornim ventilom, iz katere se črpa zrak v mešalno enoto. Druga enota za zrak služi za krmiljenje enobatne črpalke. Enote OV-SL 43 imajo 1 do 4 predele za priključitev 1 do 4 mazalnih mest. Vsak predel je opremljen z dozirnim razdelilnikom Centro-Matic SL 43, ki omogoča nastavitev doze olja od 0,016 do 0,131 cm³ na cikel. Enote EVDOL-FL (2, 4 ali 6 predelov) pa omogočajo nastavitev doze od  0,025 do 0,5 cm³ na cikel. Vsak predel mešalne enote je ločen z dušilnim ventilom, ki omogoča individualno nastavitev zračnega tlaka v posameznem predelu. Mazalna mesta so povezana preko cevi in hitrih spojk.

Funkcija:

Del sistema za olje deluje v ciklih (podobno kot pri sistemu Centro-Matic z enobatno črpalko). Tlačno olje se črpa v mešalni prekat določenega predela enote OV-SL 43-4. V mešalni prekat se dovaja tudi tlačni zrak preko dušilnega ventila, v mešalno enoto pa tudi preko redukcijskega ventila s filtrom in preko zapornega elektromagnetnega ventila. Med mazanjem je ventil stalno odprt. Skupna količina maziva, ki se dovaja do vseh ležajev, je odvisna od mazalnih ciklov, t.j. od tlaka, s katerim se dovaja zrak v Centro-Matic črpalko, in od nastavljene količine enot. Količina zraka v ležajih se s pomočjo dušilnih ventilov samostojno nastavi za vsak mešalni prekat. Skupni zračni tlak se v redukcijskem ventilu nastavi tako, da nihanja tlaka v omrežju ne vodijo do motenj pri pretoku. V mešalni prekat se najprej pulzacijsko črpa olje, do ležajev pa se mešanica dovaja brez trenja in homogeno. Opisana razporeditev omogoča samostojno in zelo natančno nastavitev količin dovedenega zraka in olja za vsako mazalno mesto!

Standardni elementi za mazalni sistem z mešanico olja, s pulzirnim doziranjem:

• a – črpalke
  • pnevmatske enobatne črpalke za olje - Centro-Matic P-O z volumnom  [cm³] in tlačnim pogonom 7,4-20:1; 39,3-20:1

•  b – mešalne enote
  • OV-SL 43-1, OV-SL 43-2, OV-SL 43-3, OV-SL 43-4

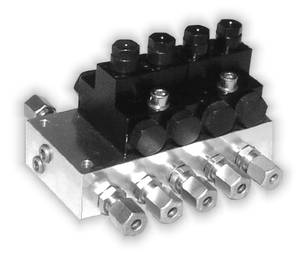

  • EVDOL-FL-2, EVDOL-FL-4, EVDOL-FL-6

• c – enote za zrak

  • o   enota za zrak 2/2 - 1/4" (za mešalne enote)
  • o   enota za zrak 3/2 - 1/8" (za črpalke)

Drugi deli sistema:

• pribor: indikatorji stanja maziva v rezervoarju, varnostni ventili, manometri
• mazalni vodi: cevi, navoji, pritrdilni material in montažni material, hitre spojke

Glavna področja uporabe:

Mazanje kotalnih ležajev delovnih valjev, valjčnih mlinov, brusilnih kolutov in drugih naprav. (Nujno odvajanje toplote in preprečevaje vdora prahu). Z eno mešalno enoto lahko povežemo ležaje z različno porabo maziva in zraka.
