Sistemi za vzdrževanje tlaka

TB2-FC

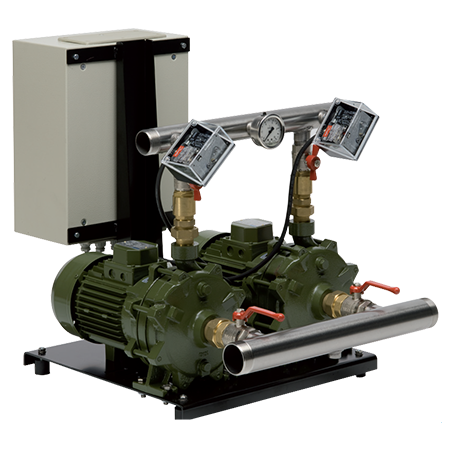

Baureihe TB2-FC



UPORABA

V sistemu sta dve ležeči črpalki serije FC iz litega železa.

Naprave so primerne za vzdrževanje in distribucijo vode v vodovodih, industrijskih in kmetijskih sistemih, sistemih ogrevanja in klimatizacije ter recirkulacijo vode, za vzdrževanje tlaka do 6 črpalk. Možne so elektromehanske ali elektronske stikalne plošče, tlačna stikala in ekspanzijske posode.

Sistem z dvema črpalkama deluje tako, da se črpalki izmenično vklapljata. V primeru okvare ene črpalke, druga zagotavlja samodejni zagon in delovanje sistema.



TEHNIČNE LASTNOSTI
Medij: kemično in mehansko NE agresivne tekočine
Pretok maks: 36 m3 / h
Višina maks: 96 MVS
Delovna temperatura medija: od -15 °C do + 70 °C
Okolij: v zaprtih prostorih, 0 °C do + 40 °C, vlažnost do 50 %, višine do 1000 m
Maks. vklopi na uro: 20

STANDARDNI ELEMENTI
Dve črpalki iz serije FC z dvema tekačema.
Ogrodje je zaščiteno proti koroziji in je opremljeno z nastavljivimi antivibracijskimi oporniki.

- nadzorna plošča s stojalom sesalni kolektor- (rezdelilnik)
- tlačni zbiralnik s priključkom na membransko ekspanzijsko posodo
- manometer na zbirnem kolektorju (razdelilnik)
- tlačno stikalo na vsaki črpalki
- zaporni ventil na vhodnem in izhodnem delu  vsake črpalke
- protipovratni ventil za vsako črpalko (neobvezno sesalna ali tlačna stran)
- 2 vtič -priklopa,- konektorja

DODATNI ELEMENTI
- membranska ekspanzijska posoda
- plovec
- tlačno stikalo za minimalni tlak
- nivojsko stikalo z zaščito motorja in signalizacija za pomanjkanje vode
