Sistemi za vzdrževanje tlaka

TB2-OP

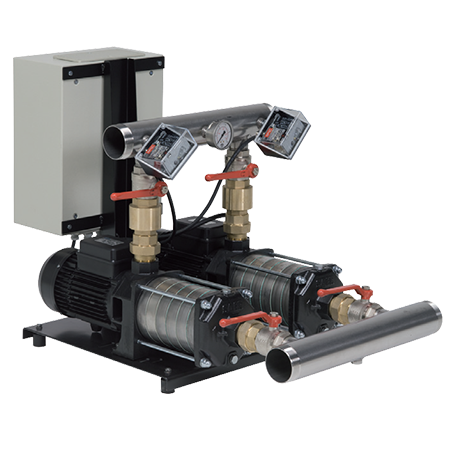

Baureihe TB2-OP



UPORABA

V sistemu sta dve ležeči črpalki serije OP, material EN-GJL250 nerjaveče jeklo.

Naprave so primerne za vzdrževanje in distribucijo vode v vodovodih, industrijskih in kmetijskih sistemih, sistemih ogrevanja in klimatizacije ter recirkulacijo vode, za vzdrževanje tlaka do 6 črpalk. Možne so elektromehanske ali elektronske stikalne plošče, tlačna stikala in ekspanzijske posode.

Sistem z dvema črpalkama deluje tako, da se črpalki izmenično vklapljata. V primeru okvare ene črpalke, druga zagotavlja samodejni zagon in delovanje sistema.



TEHNIČNE SPECIFIKACIJE
Medij: kemično in mehansko NE agresivne tekočine
Pretok maks: 80 m3 / h
Višina maks: 162 MVS
Delovna temperatura medija: od -15 °C do + 90 °C
Okolje: v zaprtih prostorih, 0 °C do + 40 °C, vlažnost do 50 %, višine do 1000 m
Maks. vklopi na uro: 30
(P2≤5,5 kW) - 15 (7,5≤P2≤11 kW)

STANDARDNI ELEMENTI:
- dve vodoravni večstopenjski črpalki serije OP
- ogrodje je zaščiteno proti koroziji in je opremljeno z nastavljivimi antivibracijskimi oporniki
- nadzorna plošča s stojalom- sesalni kolektor- (rezdelilnik)
- tlačni zbiralnik s priključkom na membransko ekspanzijsko posodo
- manometer na zbirnem kolektorju (razdelilnik)
- tlačno stikalo na vsaki črpalki
- zaporni ventil na vhodni in izhodni del vsake črpalke
- protipovratni ventil za vsako črpalko (neobvezno sesalna ali tlačna stran)
- 2 vtič -priklopa,- konektorja

DODATNI ELEMENTI
- membranska ekspanzijska posoda- plovec
- tlačno stikalo za minimalni tlak
- nivojsko stikalo z zaščito motorja in signalizacija za pomanjkanje vode
