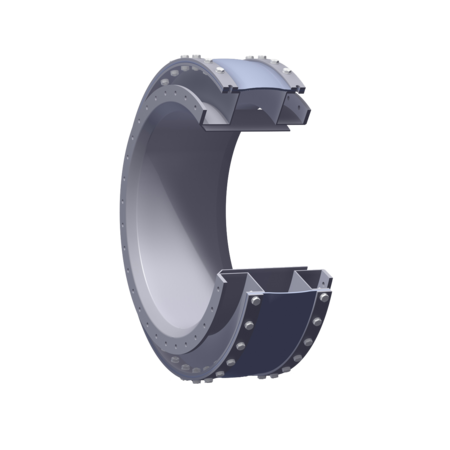

Trakovni kompenzatorji

Na kotnih profilih in brez gub

Tip GB200

ključ tipa
GB2 = tip
0 = število gub
0 = izvedba z opornimi obroči

Trakovni kompenzatorji na kotnih profilih in brez gub

izvedba:	ravni ali stožčasti, elastomerni ali večslojni kompenzator s tulcem za pritrditev z objemkami na voljo v deljivi izvedbi
tip pritrditve:	pritrditev z objemkami na kotne profile
nazivni premer:	za okrogle in pravokotne preseke cevovoda
vgradna dolžina:	= vgradna vrzel + 2 x širina tulca za pritrditev individualno po naročilu stranke
širina tulca za pritrditev:	odvisno od delovnega tlaka in nazivnega premera, 60 do 100 mm
temperatura medija:	glede na višino kotnih profilov do 500°C
delovni tlak:	do ±0,25 bar višji tlaki po naročilu
kompenzacijske lastnosti:	za osne, prečne in kotne pomike orientacijske vrednosti: osni skrček = ca. 0,20 x vgradna vrzel osni raztezek = ca. 0,20 x vgradna vrzel prečni pomik = ca. 0,15 x vgradna vrzel pri osnem raztezku in istočasnem prečnem pomiku se zmanjšajo kompenzacijske sposobnosti pri velikih prečnih pomikih priporočamo prednapetje cevovoda v nasprotni smeri pomika

Uporaba:

elektrarne, sežigalnice odpadkov, plinske turbine, cementarne, industrija papirja, jeklarstvo; npr v cevovodih za dimne pline, pri ventilatorjih, v zračnih kanalih, odvodih pepela, pri filtrirnih napravah

Izvedbe kompenzatorjev

elastomerni kompenzator

večslojni kompenzator

temperatura:

do 200°C

do 400°C

izvedba:

enoslojni elastomerni kompenzator, v celoti povezan z nosilnimi sloji

večslojni tkani kompenzator sestavljajo notranji izolacijski sloji, tesnilne folije in zunanji nosilni tkani sloj

material:

kakovost gume:

do 100°C:	EPDM, IIR, CSM, NBR
do 180°C:	FPM
do 200°C:	silikon (Q)

PTFE prevleka:
pri veliki kemični zahtevnosti tesno vulkanizirana na notranji strani gumijastega meha,
na voljo od DN 300

nosilni sloj:
najlon, poliester, kevlar, steklo, jeklo

notranji sloji:
laminat iz PTFE in steklenih vlaken, tkanje iz steklenih vlaken,
koprena iz steklenih vlaken, silikatno tkanje

tesnilne folije:
PTFE folija, folija iz nerjavnega jekla

zunanji sloj:
tkanina iz steklenih vlaken s silikonsko prevleko
laminat iz PTFE in steklenih vlaken

Objemke za pritrditev

izvedba:	večdelne objemke z izvrtinami za pritrditev
material:	ogljikovo jeklo:	1.0038 (S235JRG2)
	nerjavno jeklo:	1.4301 (X5CrNi18-10)
	drugi materiali po naročilu
zaščita pred korozijo:	grundirana, vroče pocinkana, posebna prevleka

Izbirna oprema

za pritrditev:	vijaki, matice, podložke, ploščate vzmeti
vgradni elementi:	montažni vgradni elementi, vključujejo že montiran kompenzator, vodilno cev in konca za priključitev z varjenjem ali privijačenjem na cevovod
montažni set:	orodja in priromočki za pripravo lukenj in zaprtje kompenzatorja v deljivi izvedbi
