Trakovni kompenzatorji

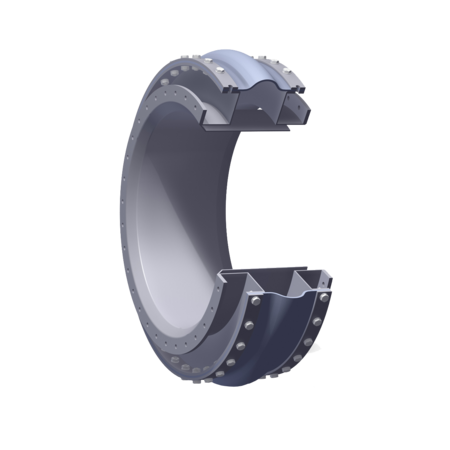

Na kotnih profilih in z eno ali več gubami

auf Kanalwinkeln mit einer oder mehreren Wellen

Tip GB210

ključ tipa
GB2 = tip
1 = število gub
0 = izvedba z opornimi obroči

Trakovni kompenzatorji na kotnih profilih in z eno ali več gubami

izvedba:cilindrični elastomerni ali večslojni kompenzator z eno eli več gubami in tulcem za pritrditev z objemkami
na voljo v deljivi izvedbi
na voljo z zunanjimi tlačnimi opornimi obroči in/ali notranjimi vakuumskimi opornimi obroči
tip pritrditve:pritrditev z objemkami na kotne profile
nazivni premer:za okrogle in pravokotne preseke cevovoda
vgradna dolžina:= vgradna vrzel + 2 x širina tulca za pritrditev
individualno po naročilu stranke
širina tulca za pritrditev:

glede na delovni tlak in nazivni premer,
60 do 100 mm

temperatura medija:glede na višino kotnih profilov do 500°C
delovni tlak:do ±0,25 bar
višji tlaki po naročilu
kompenazcijske lastnosti:za osne, prečne in kotne pomike
orientacijske vrednosti:
osni skrček = ca. 0,25 x vgradna vrzel
osni raztezek = ca. 0,25 x vgradna vrzel
prečni pomik = ca. 0,20 x vgradna vrzel
pri osnem raztezku in istočasnem prečnem pomiku se zmanjšajo kompenzacijske sposobnosti
pri velikih prečnih pomikih priporočamo prednapetje cevovoda v nasprotni smeri pomika

Uporaba:

elektrarne, sežigalnice odpadkov, plinske turbine, cementarne, industrija papirja, jeklarstvo; npr v cevovodih za dimne pline, pri ventilatorjih, v zračnih kanalih, odvodih pepela, pri filtrirnih napravah

Izvedbe kompenzatorjev

elastomerni kompenzatorvečslojni kompenzator
temperatura:do 200°Cdo 400°C
izvedba:enoslojni elastomerni kompenzator, v celoti povezan z nosilnimi slojivečslojni tkani kompenzator sestavljajo notranji izolacijski sloji, tesnilne folije in zunanji nosilni tkani sloj
material:

kakovost gume:

do 100°C:EPDM, IIR, CSM, NBR
do 180°C:FPM
do 200°C:silikon (Q)

PTFE prevleka:
pri veliki kemični zahtevnosti tesno vulkanizirana na notranji strani gumijastega meha,
na voljo od DN 300

nosilni sloj:
najlon, poliester, kevlar, steklo, jeklo

notranji sloji:
laminat iz PTFE in steklenih vlaken, tkanje iz steklenih vlaken,
koprena iz steklenih vlaken, silikatno tkanje

tesnilne folije:
PTFE folija, folija iz nerjavnega jekla

zunanji sloj:
tkanina iz steklenih vlaken s silikonsko prevleko
laminat iz PTFE in steklenih vlaken

Objemke za pritrditev

izvedba:večdelne objemke z izvrtinami za pritrditev
material:ogljikovo jeklo:1.0038 (S235JRG2)
nerjavno jeklo:1.4571 (X6CrNiMoTi17-12-2)
drugi materiali po naročilu
zaščita pred korozijo:grundirana, vroče pocinkana, posebna prevleka

Izbirna oprema

za pritrditev:vijaki, matice, podložke, ploščate vzmeti
oporni obroči:notranji vakuumski oporni obroči v gubi in/ali zunanji tlačni oporni obroči v gubi
vgradni elementi:

montažni vgradni elementi
vključujejo že montiran kompenzator, vodilno cev in konca za priključitev z varjenjem ali privijačenjem na cevovod

montažni set:orodje in pripomočki za pripravo lukenj in zaprtje kompenzatorja v deljivi izvedbi
