Trakovni kompenzatorji

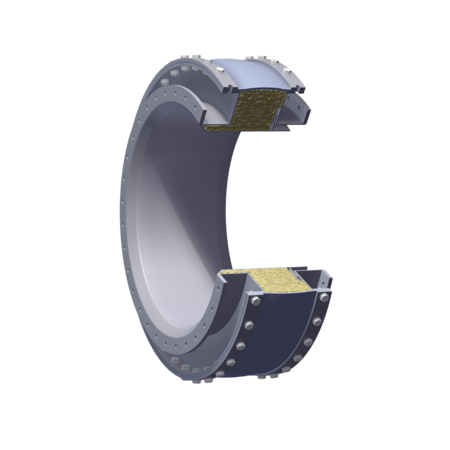

Na kotnih profilih, z notranjo izolacijo, brez gub

auf Kanalwinkeln mit Vorisolierung, ohne Welle

Tip GB300

ključ tipa
GB3 = tip
0 = število gub
0 = izvedba z opornimi obroči

Trakovni kompenzatorji na kotnih profilih, z notranjo izolacijo in brez gub

izvedba:	ravni ali stožčasti, elastomerni ali večslojni kompenzator s tulcem za pritrditev z objemkami na voljo v deljivi izvedbi
tip pritrditve:	pritrditev z objemkami na kotne profile
nazivni premer:	za okrogle in pravokotne preseke cevovoda
vgradna dolžina:	= vgradna vrzel + 2 x širina tulca za pritrditev individualno po naročilu stranke
širina tulca za pritrditev:	glede na delovni tlak in nazivni premer, 60 do 100 mm
temperatura medija:	glede na višino kotnih profilov, do 1.200°C
delovni tlak:	do ±0,25 bar višji tlaki po naročilu
kompenzacijske lastnosti:	za osne, prečne in kotne pomike orientacijske vrednosti: osni skrček = ca. 0,20 x vgradna vrzel osni raztezek = ca. 0,20 x vgradna vrzel prečni pomik = ca. 0,15 x vgradna vrzel pri osnem raztezku in istočasnem prečnem pomiku se zmanjšajo kompenzacijske sposobnosti pri velikih prečnih pomikih priporočamo prednapetje cevovoda v nasprotni smeri pomika

Uporaba:

elektrarne, sežigalnice odpadkov, plinske turbine, cementarne, industrija papirja, jeklarstvo; npr v cevovodih za dimne pline, pri ventilatorjih, v zračnih kanalih, odvodih pepela, pri filtrirnih napravah

Izvedbe kompenzatorjev

Večslojni kompenzator

temperatura:	glede na višino kotnih profilov in armaturo do 1200°C
izvedba:	večslojni tkani kompenzator sestavljajo notranji izolacijski sloji, tesnilne folije in zunanji nosilni tkani sloj
material:	notranji sloji: laminat iz PTFE in steklenih vlaken, tkanje iz steklenih vlaken, koprena iz steklenih vlaken, silikatno tkanje tesnilne folije: PTFE folija, folija iz nerjavnega jekla zunanji sloj: tkanina iz steklenih vlaken s silikonsko prevleko, laminat iz PTFE in steklenih vlaken

Notranja izolacija

izvedba:

izolacijske sloje, prilagojene vgradni vrzeli, sestavlja tkanje iz žice, stekla, keramike, silikata ali mineralne volne; na voljo s predpripravljenimi vgradnimi izolacijskimi blazinami
pri visokih temperaturah medija je potrebna armatura na ravni cevovoda

Objemke za pritrditev

izvedba:	večdelne objemke z izvrtinami za pritrditev
material:	ogljikovo jeklo:	1.0038 (S235JRG2)
	nerjavno jeklo:	1.4301 (X5CrNi18-10) 1.4571 (X6CrNiMoTi17-12-2)
	drugi materiali po naročilu
zaščita pred korozijo:	grundirana, vroče pocinkana, posebna prevleka

Izbirna oprema

za pritrditev:	vijaki, matice, podložke, ploščate vzmeti
vgradni elementi:	montažni vgradni elementi, vključujejo že montiran kompenzator, vodilno cev in konca za priključitev z varjenjem ali privijačenjem na cevovod
montažni set:	orodja in priromočki za pripravo lukenj in zaprtje kompenzatorja v deljivi izvedbi
