Trakovni kompenzatorji

Z eno ali več gubami

Tip GB110

ključ tipa
GB1 = tip
1 = število gub
0 = izvedba z opornimi obroči

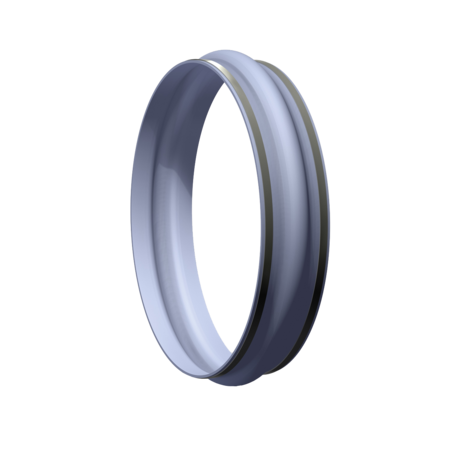

Trakovni kompenzatorji z eno ali več gubami

izvedba:	cilindrični, elastomerni ali večslojni kompenzator z eno ali več gubami in tulcem za pritrditev z objemkami, idealno za okrogle in ovalne preseke cevovoda na voljo v deljivi izvedbi na voljo z zunanjimi tlačnimi opornimi obroči in/ali notranjimi vakuumskimi opornimi obroči
tip pritrditve:	pritrditev z objemkami na ravni cevovoda
nazivni premer:	za okrogle in ovalne preseke cevovoda do ca. ø 1.500 mm
vgradna dolžina:	= vgradna vrzel + 2 x širina tulca za pritrditev individualno po naročilu stranke
širina tulca za pritrditev:	odvisno od nazivnega premera, delovnega tlaka in izvedbe objemk, najmanj 40 mm
temperatura medija:	do 400°C
delovni tlak:	do ±0,25 bar, višji tlaki po naročilu
kompenzacijske lastnosti:	za osne, prečne in kotne pomike orientacijske vrednosti: osni skrček = ca. 0,25 x vgradna vrzel osni raztezek = ca. 0,25 x vgradna vrzel prečni pomik = ca. 0,20 x vgradna vrzel pri osnem raztezku in istočasnem prečnem pomiku se zmanjšajo kompenzacijske sposobnosti pri osnih raztezkih ali podtlaku lahko kompenzator potegne s cevovoda (evtl. predvideti zaobljene robove na cevovodu) pri velikih prečnih pomikih priporočamo prednapetje cevovoda v nasprotni smeri pomika

Uporaba:

elektrarne, sežigalnice odpadkov, plinske turbine, cementarne, industrija papirja, jeklarstvo; npr v cevovodih za dimne pline, pri ventilatorjih, v zračnih kanalih, odvodih pepela, pri filtrirnih napravah

Izvedbe kompenzatorjev

elastomerni kompenzator

večslojni kompenzator

temperatura:

do 200°C

do 400°C

izvedba:

enoslojni elastomerni kompenzator, v celoti povezan z nosilnimi sloji

večslojni tkani kompenzator sestavljajo notranji izolacijski sloji, tesnilne folije in zunanji nosilni tkani sloj

material:

kakovost gume:

do 100°C:	EPDM, IIR, CSM, NBR
do 180°C:	FPM
do 200°C:	silikon (Q)

PTFE prevleka:
pri veliki kemični zahtevnosti tesno vulkanizirana na notranji strani gumijastega meha,
na voljo od DN 300

nosilni sloj:
najlon, poliester, kevlar, steklo, jeklo

notranji sloji:
laminat iz PTFE in steklenih vlaken, tkanje iz steklenih vlaken,
koprena iz steklenih vlaken, silikatno tkanje

tesnilne folije:
PTFE folija, folija iz nerjavnega jekla

zunanji sloj:
tkanina iz steklenih vlaken s silikonsko prevleko
laminat iz PTFE in steklenih vlaken

Objemke za pritrditev

izvedba:

glede na tlak in nazivni premer: trakovne objemke ali vijačne objemke
pri visokih tlakih na vsaki strani po 2 objemki skupaj

širina:

trakovne objemke:	¾“
vijačne objemke:	glede na Ø: 18 do 30 mm
