Mazanje odprtega kolesja

Z mazalnim vretenom

Mit Schmierritzel

Lastnosti:

Gre za kontaktno mazanje kolesja s pomočjo prostovrtečega mazalnega vretena, ki je v stiku z gonilnim vretenom.

Opis:

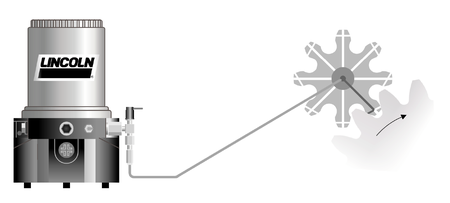

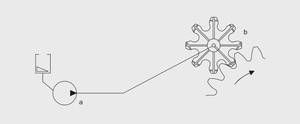

Tlačni vir maziva je električna batna črpalka z več izhodi (a), ki je neposredno povezana s sornikom mazalnega vretena (b). Mazalno vreteno je pogosto izdelano iz mahkega a togega materiala (npr. iz stisnjenih in lepljenih slojev polsti). V vretenu so izvrtani kanali, ki se začnejo v sredini in vodijo do konic zobov. Sornik, na katerem se vreteno prosto vrti, ima tudi izvrtan kanal. Kanal sornika je zasnovan tako, da je s centralnim vodom (po katerem se dovaja mazivo) povezana le tista izvrtina vretena, ki trenutno nanaša mazivo.



Funkcija:

Črpalka oločen čas črpa mazivo. Mazivo se preko razdelilnega sornika in mazalnega vretena nanaša na gonilno vreteno, ki ga nato razširi po kolesju.

Standardni elementi za sistem z mazalnim vretenom:

  • a – črpalke

    • električna P 203, P 215

  • b - mazalno vreteno

    • vrsta in širina zobov glede na gonilno vreteno

Drugi deli sistema:

  • mazalni vodi: cevi, navoji, pritrdilni material in montažni material

Glavna področja uporabe:

Kolesja z majhno ali srednjo širino. Kolesja z manjšim številom vrtljajev. Tam, kjer ni na voljo dovoda zraka.
