Mazanje ciljnih točk

Lastnosti:

Ti sistemi se uporabljajo za mazanje vseh standardnih tipov transporterjev (z verigami in valjčnicami) in tudi posebnih izvedb. Sistem nanaša majhne doze maziva neposredno na mesta, kjer prihaja do trenja. Prednost je daljša življenjska doba transporterjev. Zelo se zmanjša napenjanje verige. To se doseže z minimalno porabo maziva (površina verige ni naoljena).

Opis:

Po inpulzu brezstične sonde (d), ki otipa referenčno točko (členek verige), se olje preko šob (c) s protitlačnim ventilom črpa na mazalna mesta, kar preprečuje nezaželjeno kapljanje olja. Šobe so nameščene nad verigo. Za pripravo doz maziva se uporablja sistem s pnevmatsko enobatno črpalko in dozirnim razdelilnikom Centro-Matic, sistem z elektromagnetno črpalko PMA ali pa sistem ORSCO (ni prikazan). Sistem Centro-Matic je sestavljen podobno, kot je prikazano pri mazanju ležajev. Pri sistemu z elektromagnetno črpalko PMA, glede na število izhodov črpalke, se pripravijo 1 do 4 doze po 0,03, oziroma 0,06 cm³/mazalni impulz. Pri sistemu ORSCO je črpalni blok mogoče opremiti z 1 do 8 enotami za vbrizgavanje z nastavljivo količino na impulz.

Funkcija:

Brezstična sonda reagira na prehod referenčne točke verige in sproži signal za mazalni impulz. Pri pravilni nastavitvi sistema pride do vbrizga maziva točno na mazalna mesta, ki se v tem trenutku nahajajo na nivoju šob. Število istočasno mazanih mest na verigi je odvisno od sestave verige (v eni ali dveh vrstah) in hitrosti verige. Če je hitrost prehoda členkov večja od 1 členek/s, je treba šobe podvojiti. Nato morajo šobe istočasno izvesti mazanje točk, ki zajemajo dva členka. Referenčne točke je zato treba nastaviti zelo natančno.

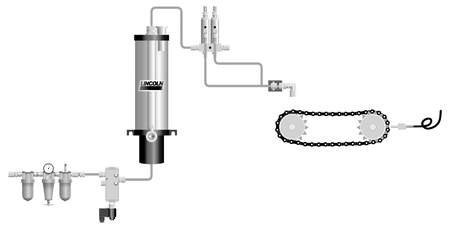

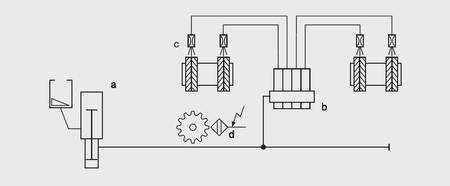

SISTEM CENTRO-MATIC:

Standardni elementi za mazanje s sistemom Centro-Matic:

• a – črpalke
  • pnevmatska enobatna črpalka za olje - Centro-Matic P-O z volumnom   [cm3] in tlačnim pogonom 7,4-20:1; 39,3-20:1

• b – dozirni razdelilniki CENTROMATIC
  • SL 42, SL 43

• c – šobe

  • šoba SZDY - 02, D06

Drugi deli sistema:

• pribor: manometer, enota za pripravo zraka, brezstična sonda
• mazalni vodi: cevi, navoji, pritrdilni material in montažni material

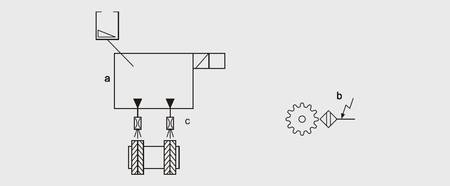

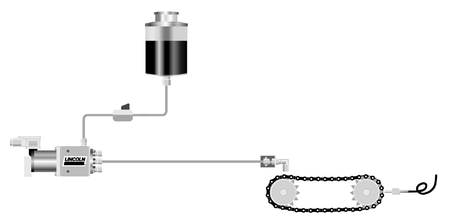

SYSTEM MIT ELEKTROMAGNETISCHER PUMPE PMA:

Standardni elementi za mazanje s črpalko PMA:

• a –  črpalke
  • elektromagnetna PMA 01 - 0,03 cm³/cikel
  • elektromagnetna PMA 01 - 0,06 cm³/cikel

•  b – dozirni razdelilniki
  • brez

• c – šobe
  • šoba SZDY-02, D06

Drugi deli sistema:

• pribor: brezstična sonda
• mazalni vodi: cevi, navoji, pritrdilni material in montažni material
• zunanji rezervoar za olje


Glavna področja uporabe:

pogonske verige, transporterji, nakladalni stroji itd.; v avtomobilski industriji, splošni industriji, lesni industriji, živilski industriji itd.
