Za viseče transporterje

Lastnosti:

Gre za mazalni sistem, ki je namenjen za usmerjeno mazanje ležajev tekalnih kolesc (ali členkov verig) z mešanico olja in zraka. Zrak služi kot transportni medij za olje. Sloj olja zmanjša trenje v ležajih, sornikih in členkih verig visečih transporterjev. Ob tem pa so ležaji zaščiteni pred lepljenjem barve in drugih materialov, ki so uporabljajo v tehnološkem procesu.

Opis:

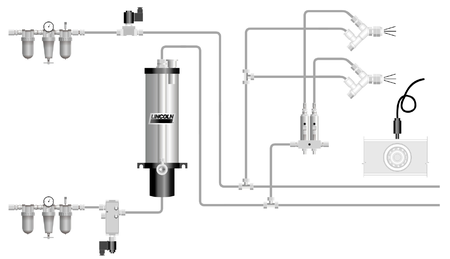

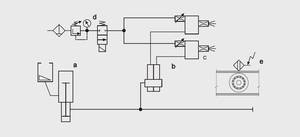

Del sistema za olje predstavlja pnevmatska enobatna črpalka Centro-Matic (a), ki je preko tlačnega voda neposredno povezana z dozirnim razdelilnikom SL (b). Dozirni izhodi so povezani z mešalnimi šobami (c). Del sistema za zrak predstavlja enota za zrak (d) z zapornim ventilom, iz katere se zrak črpa v mešalne šobe. Samostojna enota za zrak 3/2 - 1/8 je primerna za enobatno črpalko Centro-Matic. Razporeditev mešalnih šob pri visečemu transporterju ustreza razporeditvi vseh mazalnih mest posameznega elementa visečega transporterja. Cikel sproži brezstično stikalo (e), ki se odziva na referenčnih točkah – npr. kolesca, sorniki verige, zobniki verižnikov.

Funkcija:

Pri sprožitvi brezstičnega stikala preko referenčnih točk visečega transporterja izvede črpalka pomik bata in iz dozirnih razdelilnikov se črpa nastavljena količina maziva v vsako mešalno šobo. Ta doza maziva se nato preko mešalne šobe črpa do določenega mazalnega mesta. Istočasno se odpre elektromagnetni ventil za dovod zraka v mešalno šobo. S pomočjo pretoka zraka se olje iztisne v kotalno telo. Glede na hitrost premikanja visečega transporterja in dolžine členkov verige se izbere časovna blokada, po kateri se zapre dovod zraka. Pri velikih hitrostih in majhnih členkih verige je dovod zraka lahko stalno odprt. Enotna doza za posamezno mazalno mesto posebej nastavi v dozirnem razdelilniku. Dovod zraka v posamezno šobo se nastavi z vgrajenim dušilnim ventilom.

Standardni elementi za mazalni sistem z mešanico olja in zraka za viseče transporterje:

• a – črpalke
  • pnevmatska črpalka za olje - Centro-Matic P-O z volumnom 7,4 [cm3] in tlačnim pogonom 20:1

• b – dozirni razdelilniki
  • Centro-Matic SL 42, SL 43

• c – mešalne šobe

  • mešalna šoba R1/8"

• d – enote za zrak

  • enota za zrak 2/2-1/4" (za mešalne šobe)
  • enota za zrak 3/2-1/8" (za črpalko Centro-Matic)

Drugi deli sistema:

• brezstične sonde

• mazalni vodi: cevi, navoji, pritrdilni material in montažni material, hitre spojke

Glavna področja uporabe:

Mazanje visečih transporterjev, predvsem v lakirnicah in drugih obratih, kjer obstaja nevarnost, da barva in druga sredstva zamažejo ležaje. S centralnim mazanjem visečim transporterjem zagotovimo boljšo zanesljivost in odpornost proti motnjam. Optimalno doziranje in usmerjeno mazanje preprečuje, da bi se zamazali viseči deli in celotno delovno okolje.
