Mazanje transporterjev in verig

Mazanje površin

Flächenschmierung mit Öl oder Fett

Lastnosti:

Te sisteme uporabljamo za mazanje vseh standardnih tipov verig in tudi posebnih izvedb (predvsem majhnih verig in z visoko hitrostjo delovanja). Olje se nanaša na celotno površino verige.

Opis:

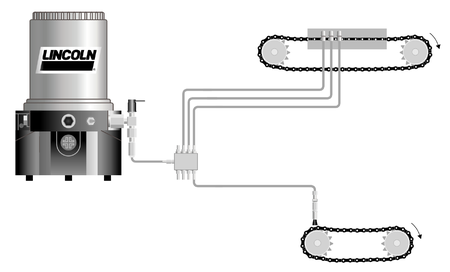

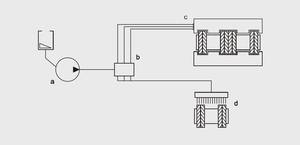

Olje se nanaša na površino verige z mazalnimi bloki (c) ali mazalnimi čopiči (d). Za vir maziva lahko uporabimo:

  • električna batna črpalka (a) s progresivnim razdelilnikom (b), ali pa:
  • črpalka PMA
  • sistem Centro- Matic
  • sistem ESILUB

Sistem Centro-Matic je sestavljen podobno, kot je opisano pri mazanju ležajev. Pri sistemu z elektromagnetno črpalko PMA, glede na število izhodov črpalke, se pripravijo 1 do 4 doze po 0,03, oziroma 0,06 cm3/mazalni impulz. Pri sistemu ESILUB se doze olja pripravijo v nizkotlačnih dozirnih ventilih, ki se upravljajo s tlačnimi impulzi pnevmatske črpalke.





Funkcija:

Mazalni sistem se po potrebi lahko sproži ročno ali pa s časovno nastavitvijo. V določenem časovnem intervalu (odvisno od uporabljenega vira maziva) se mazivo stalno ali po impulzih črpa v mazalne čopiče ali bloke. Čopiči mazivo nanesejo na površino verige. Mazalni blok, izdelan iz posebne plastike, pa služi tudi kot mehansko posnemalo umazanije.

Standardni elementi za mazanje površine verig:

  • a – črpalke

    • električna batna črpalka P 203, P 311

  • b - progresivni razdelilniki

    • SSV 8 do SSV 22, SSV 8-K do SSV 22-K

  • Pri alternativni uporabi pulznih virov:

    • elektromagnetna črpalka PMA ali
    • pnevmatska enobatna črpalka Centro-Matic z dozirnim razdelilnikom SL ali
    • pnevmatska črpalka EOS z dozirnimi ventili ESILUB

  •  c – mazalni bloki

    • glede na tip verige

  • d – mazalni čopič

    • pravokotni, okrogli, vrteči, izvedbe iz različnih materialov

Drugi deli sistema:

  • pribor: manometer, enota za pripravo zraka, brezstična sonda
  • mazalni vodi: cevi, navoji, pritrdilni material in montažni material

Glavna področja uporabe:

Majhne gonilne verige pri težkih pogojih na vseh industrijskih področjih.
