Opis:

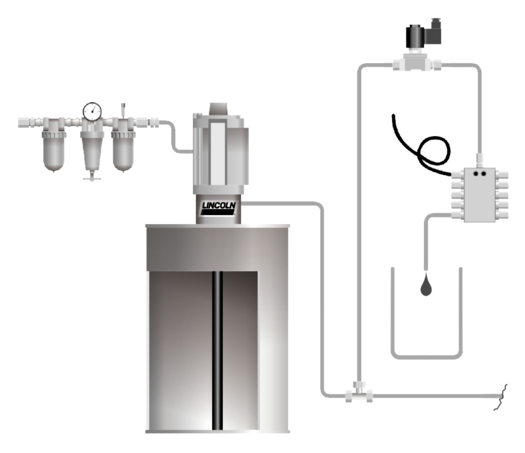

Gre za podobno rešitev kot pri enolinijskih mazalnih sistemih z elektromagnetnimi ventili. Tlačni vir maziva je pnevmatska črpalka za črpanje iz soda, na katero je preko elektromagnetnega ventila 2/2 priključeno odjemalno mesto. Za elektromagnetnim ventilom je priključen progresivni razdelilnik SSV 6-N ali SSVM 6-N. Več odjemalnih mest je mogoče priključiti samostojno ali preko elektromagnetnih ventilov.
Funkcija:
Po odprtju ventila 2/2 se mazivo črpa v polnilno mesto preko progresivnih razdelilnikov. Brezstična sonda (batni detektor) nadzira delovanje enega delovnega bata razdelilnika. En signal detektorja pomeni en cikel razdelilnika, torej dajanje maziva: 6 x 0,2 = 1,2 cm3 (SSV), ozioma 6 x 0,07= 0,42 cm3 (SSVM). Število priključkov n se nastavi v električnem števcu ciklov. Velikost doze je tako n-kratnik enotne doze 1,2 cm3 (0,42 cm3). Hitrost dajanja maziva je mogoče nastaviti s pomočjo nastavitve zračnega tlaka za črpalko. Vsako odjemalno mesto lahko individualno deluje v svoji delovni skupini.
Standardni elementi za sisteme s progresivnim razdelilnikom s štetjem ciklov:
- a – črpalke
- pnevmatska črpalka za črpanje iz soda - PowerMaster III, Lubrigun
- b – zaporni ventili
- elektromagnetni ventil 2/2
- c - progresivni razdelilniki
- o razdelilnik SSV 6-N, SSVM 6-N
Drugi deli sistema:
- pribor: manometer, enota za pripravo zraka, tlačno stikalo
- mazalni vodi: cevi, navoji, pritrdilni material in montažni material
Glavna področja uporabe:
Predvsem kjer je več polnilnih mest z enim medijem. Za srednje in zelo velike polnilne doze ter za obsežne naprave, kjer se pogosto spreminja velikost doze – montaža pri proizvajalcih industrijskega blaga; npr. pri električnih vrtalnih strojih in drugemu ročnemu orodju. Sistem je postopoma mogoče razširiti na druga mesta.
