Z ejektorji

Opis:

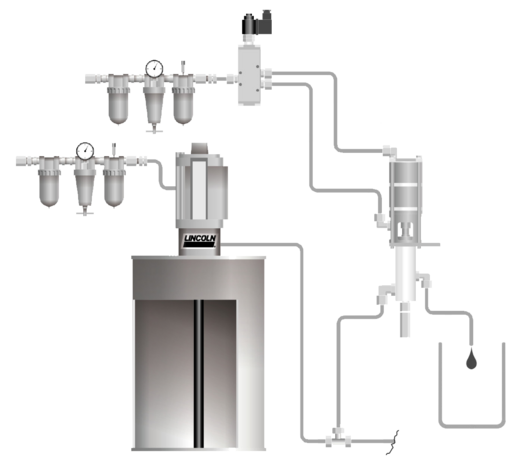

Sestava sistema je enaka kot pri mazalnem sistemu, z razliko, da za ejektorjem ni priključen progresivni razdelilnik. Sistem predstavlja polnilna črpalka za črpanje iz soda, na katero je preko glavnega voda priključeno eno ali več odjemalnih mest. Vsako odjemalno mesto predstavlja pnevmatski ejektor. K sistemu spadajo še enota za zrak 3/2 za polnilno črpalko ter enote za zrak 3/2 ali 5/2 za ejektorje.

Funkcija:

Polnilna črpalka vzdržuje tlak v sistemu. Na odjemalnih mestih črpa mazivo preko nastavljenih ejektorjev do zahtevanih mest. Velikost doze je mogoče mehansko nastaviti na ejektorju. Impulz za oddajo maziva lahko sprožimo z ročnim ali nožnim stikalom. Impulz lahko preko stikala sproži tudi priključeni objekt, v katerega se mazivo dovaja.

Standardni elementi za sisteme z ejektorji:

• a – črpalke
  • pnevmatska črpalka za črpanje iz soda - PowerMaster III, Lubrigun

• b – ejektorji
  • EJEKTOR 0,74 cm³/potisk
  • EJEKTOR 3,30 cm³/potisk
  • EJEKTOR 16,0 cm³/potisk
  • EJEKTOR 41,0 cm³/potisk
  • količina mazina na potisk je pri vseh tipih ejektorjev nastavljiva

Drugi deli sistema:

• pribor: manometer, enota za pripravo zraka

• mazalni vodi: cevi, navoji, pritrdilni material in montažni material

Glavna področja uporabe:

Kjer je veliko polnilnih mest z visoko polnilno frekvenco, z nepogostimi spremembami velikosti doze.  Najpogosteje v serijski proizvodnji.
