Z dozirnimi ventili

Opis:

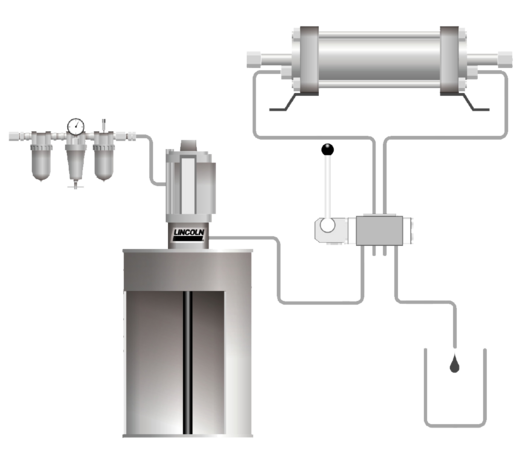

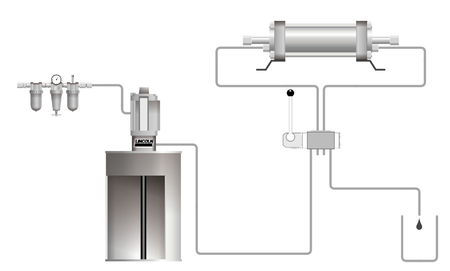

Sistem predstavlja pnevmatska polnilna črpalka za črpanje iz soda, na katero je preko glavnega voda priključeno eno ali več odjemalnih mest. Odjemalno mesto predstavlja dozirni ventil z nastavljivo velikostjo doze. Potisk dozirnega ventila se doseže s pomočjo ročno ali električno krmiljenega ventila 4/2 (4/3). Del sistema je tudi enota za zrak 3/2 za polnilno črpalko.

Funkcija:

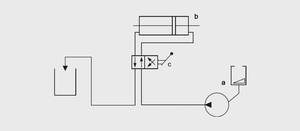

Polnilna črpalka za črpanje iz soda (a) vzdržuje tlak v sistemu. Na odjemalnih mestih se s pomočjo ventila 4/2 (c) spusti tlak iz polnilne črpalke na stran dozirnega ventila (b). Dozirni ventil s potiskom črpa dozo maziva v polnilni prostor. V naslednjem ciklu se bo delovni bat dozirnega ventila ponovno pomaknil s pomočjo preklopa ventila 4/2 in iztisnil naslednjo dozo maziva.

Standardni elementi za sisteme z dozirnimi ventili:

•  a – črpalke
  • pnevmatska črpalka za črpanje iz soda - Power-Master III, Lubrigun

• b – dozirni ventili
  • dozirni ventil 0 -  123 cm³
  • dozirni ventil 123 -  246 cm³
  • dozirni ventil 246 -  369 cm³
  • dozirni ventil 123 - 1410 cm³

Drugi deli sistema:

• pribor: ventil 4/2, manometer, enota za pripravo zraka

• mazalni vodi: cevi, navoji, pritrdilni material in montažni material

Glavna področja uporabe:

V obratih, kjer je nižja polnilna frekvenca, z različnimi zahtevami po velikosti doze.
