Opis:

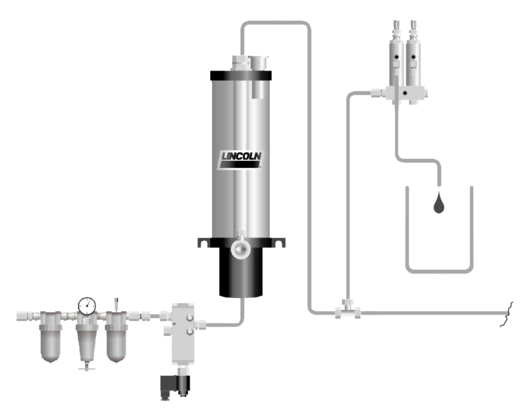

Pravzaprav gre za podskupino sistema Centro-Matic z enobatno črpalko, enim ali več odjemalnimi mesti. Tlačni vir maziva je pnevmatska enobatna črpalka, na kateri je priključena ena ali več dozirnih naprav Centro-Matic SL (glede na število odjemalnih mest). Če gre za doziranje masti, je treba dozirno napravo namestiti neposredno na izhod črpalke (brez vmesnega voda!!!). To omogoča zelo hitro premostitev sistema in zelo kratke dozirne čase – ca. 2 do 3 sekunde.
Funkcija:
Po začetku dozirnega cikla črpalka potisne mazivo. S tem naraste tlak v sistemu do ustreznega delovnega tlaka uporabljenih dozirnih naprav. Zračni tlak za pogon črpalke mora biti nastavljen tako, da ustreza zahtevanemu delovnemu tlaku in pogonu črpalke. Z delovnim tlakom se nastavljena količina maziva preko dozirne naprave dovede do polnilnega mesta. Po kratki časovni blokati se bat črpalke vrne v prvotni položaj in črpalka se poveže z rezervoarjem za mazivo. Ko tlak pade pod razbremenilno vrednost, zavzame delovni bat v dozirni napravi z vzmetnim delovanjem svojo prvotno lego, dozirni prekat v napravi pa se napolni z mazivom. Nato je sistem pripravljen na nov cikel.
Standardni elementi za sisteme z dozirnimi napravami Centro-Matic:
- a – črpalke
- pnevmatska enobatna črpalka za mast - Centro-Matic P-T; 7,4 [cm3/cikel]; 20:1
- pnevmatska enobatna črpalka za olje - Centro-Matic P-O; 7,4 [cm3/cikel]; 20:1
- b – dozirne naprave Centro-Matic
- za mast - SL 32-1 do SL 32-4
- za olje - SL 43-1 do SL 43-4
Pri vseh dozirnih napravah je mogoče nastaviti velikost doze 0,016 do 0,131 cm3/cikel in vse naprave imajo možnost vizualne kontrole delovanja.
Drugi deli sistema:
- pribor: enota za pripravo zraka
- mazalni vodi: cevi, navoji
Glavna področja uporabe:
Kjer je treba dozirati zelo majhne doze masti ali olja. Montažni obrati v avtomobilski industriji itd. Če je več odjemalnih mest, delujejo vsa mesta po ritmu!
