Tlačno mazanje ležajev z oljem ali mastjo

Enolinijski sistem CENTRO-MATIC

Einleitungsschmiersysteme

Lastnosti:

Gre za srednjetlačni sistem, ki deluje v ciklih. Ima enolinijski glavni vod. Sistem se izmenično razbremenjuje in polni ter tako poganja cikel. To sproži delovanje Centro-Matic dozirnih razdelilnikov. V vsakem ciklu dobi posamezno mazalno mesto eno dozo maziva. Sistem je primeren za stroje in vodilne proge z majhnim, srednjim ali velikim številom mazalnih mest (eno do nekaj sto). Prednost je, če so mazalna mesta nanizana v ravni liniji. Specifična lastnost tega sistema je (ob tekoči uporabi maziva), da praktično vsa mazalna mesta istočasno prejmejo mazivo. To je posebej pomembno, če je mazanje odvisno od lege stroja. Glede na polnjenje in razbremenitev lahko te sisteme razdelimo v tri skupine: sistemi z enobatno črpalko, sistemi z večbatno črpalko in razbremenilnim ventilom ter sistemi s polnilno črpalko in krmilnim ventilom.

SISTEM CENTRO-MATIC Z ENOBATNO ČRPALKO

Opis:

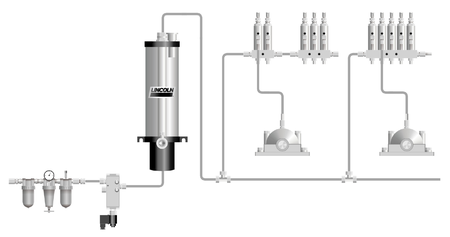

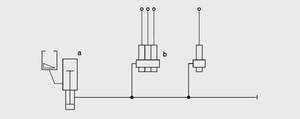

Mazivo dovaja pnevmatska enobatna črpalka (a). Ima enolinijski glavni vod. Glavni vod je priključen na Centro-Matic enolinijske dozirne razdelilnike (b). Mazalna mesta so neposredno povezana z dozirnim razdelilnikom. Sistem je lahko opremljen s stikalom za končni tlak (kot pribor), ki služi za nadziranje delovanja sistema.







Funkcija:

Na začetku mazalnega cikla črpalka sproži tlačni potisk. S tem se tlak v sistemu zviša do te mere, da ustreza delovnemu tlaku dozirnega razdelilnika (zračni tlak za pogon črpalke je treba nastaviti tako, da ustreza zahtevanemu delovnemu tlaku in tlačnemu pogonu črpalke). Delovni tlak potisne nastavljeno količino maziva na mazalna mesta. Po kratki časovni blokadi se bat črpalke vrne v prvotni položaj in potisne mazivo do rezervoarja. Ko tlak v sistemu pade pod vrednostjo tlaka za razbremenitev, zavzamejo delovni bati dozirnega razdelilnika s pomočjo vzmeti izhodiščno lego. Prekat dozirnega razdelilnika se napolni z mazivom in sistem je pripravljen na nov cikel. (čas razbremenitve je odvisen od dolžine voda in delovne temperature - pri olju do nekaj desetink sekunde, pri masti pa nekaj sekund do nekaj minut). Pravilno delovanje sistema z enobatno črpalko je pogojeno s tem, da je volumen potisnjenega maziva uporabljene črpalke večji od potrebne količine za en cikel. K vsoti doz maziva vseh dozirnih razdelilnikov je treba prišteti še dodatno količino maziva, ki se po razbremenitvi vrne v rezervoar. To je mazivo, ki je potrebno za premik delovnih batov dozirnih razdelilnikov, in mazivo za napolnitev voda. Če se tega pravila ne držimo, lahko pride do motenj v celotnem sistemu.

Standardni elementi za sistem Centro-Matic z enobatno črpalko:

  • a. črpalke

    • pnevmatska enobatna črpalka za mast: Centro-Matic P-T z volumnom    [cm3] in tlačnim pogonom 7,4-20:1; 22,9-31:1; 35,2-25:1
    • pnevmatska enobatna črpalka za olje: Centro-Matic P-O z volumnom    [cm3] in tlačnim pogonom 7,4-20:1; 39,3-20:1
    • hidravlična enobatna črpalka za olje: Centro-Matic H-O z volumnom    [cm3] in tlačnim pogonom 45,9-5,75:1

  • b. CENTRO-MATIC dozirni razdelilniki

    • za mast: SL 32, SL 33
    • za olje: SL 42, SL 43

Vsi dozirni razdelilniki imajo nastavljivo doziranje in so opremljeni s priborom za možnost vizualne kontrole delovanja.

Drugi deli sistema:

  • pribor: indikatorji stanja maziva v rezervoarju, varnostni ventili, manometri itd.
  • mazalni vodi: cevi, navoji, pritrdilni material in montažni material

Glavna področja uporabe:

Kjer so mazalni cikli odvisni od delovnih ciklov stroja, za ca. 30 mazalnih mest; v splošni industriji, npr pri hidravlični stiskalnici, vulkanizacijski stiskalnici, obdelovalnem stroju, napravah v steklarni itd.

SISTEM CENTRO-MATIC Z VEČBATNO ČRPALKO IN RAZBREMENILNIM VENTILOM

Opis:

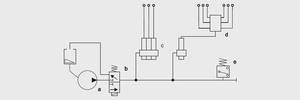

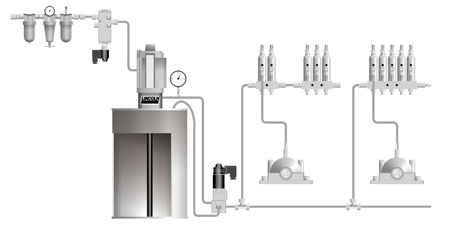

Mazivo dovaja pnevmatska večbatna črpalka (a). Ima enolinijski glavni vod. Glavni vod je priključen na razbremenilni ventil (b) in Centro-Matic enolinijske dozirne razdelilnike (c). Mazalna mesta so neposredno povezana z dozirnim razdelilnikom. Mesta z manjšo porabo maziva so lahko povezana preko progresivnega razdelilnika SSV (d). Sistem mora biti opremljen s stikalom za končni tlak (kot pribor - e), ki služi za nadziranje delovnega tlaka.

Funkcija:

Na začetku mazalnega cikla razbremenilni ventil spremeni svojo lego, ko je črpalka povezana z glavnim vodom. Črpalka se vklopi. Za razliko od enobatnega sistema deluje črpalka po začetku cikla neprekinjeno toliko časa, dokler tlačno stikalo ne sporoči, da je bil dosežen potreben delovni tlak. Nato se črpalka izklopi (če uporabljamo ročno črpalko je mogoče doseči potreben tlak s premikom kontrolne ročice razdelilnika). Po kratki časovni blokadi se razbremenilni ventil vrne v izhodiščno lego in potisne mazivo v rezervoar. S tem pride do upada tlaka v sistemu. Funkcija dozirnega razdelilnika je enaka kot pri prejšnjem sistemu.

Standardni elementi za sistem Centro-Matic z večbatno črpalko in razbremenilnim ventilom:

  • a. črpalke
  • črpalke z vgrajenim avtomatskim razbremenilnim ventilom:

    • ročne črpalke za mast in olje: Centro-Matic M-T, Centro-Matic M-O
    • pnevmatske črpalke Centro-Matic za mast in olje z zmogljivostjo   [cm3/min]  in tlačnim pogonom T-197-40:1, T/O-492-50:1, O-197-40:1
    • pnevmatske črpalke Centro-Matic za mast in olje z zmogljivostjo   [cm3/min] in tlačnim pogonom T-1700-50:1, O-3500-24:1

  • druge črpalke:

    • električne: ZPU 01/02, ZPU 08
    • pnevmatske za črpanje iz soda: PowerMaster III, Lubrigun

  • b. razbremenilni ventili

    • elektromagnetni 3/2
    • avtomatski pnevmatski

  • c. Centro-Matic dozirni razdelilniki

    • za mast: SL 1, SL 11, SL 32, SL 33
    • za olje: SL 41, SL 42, SL 43, SL 44

Vsi dozirni razdelilniki imajo nastavljivo doziranje.

Drugi deli sistema:

  • pribor: manometri, tlačna stikala, elektromagnetni zaporni ventili, enote za pripravo zraka
  • mazalni vodi: cevi, navoji, pritrdilni material in montažni material

Glavna področja uporabe:

Za izdelovalne linije v steklarnah, v živilski in avtomobilski industriji.



SISTEM CENTRO-MATIC S POLNILNO ČRPALKO IN KRMILNIM VENTILOM

Opis:

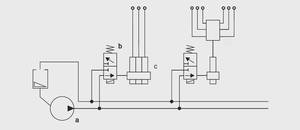

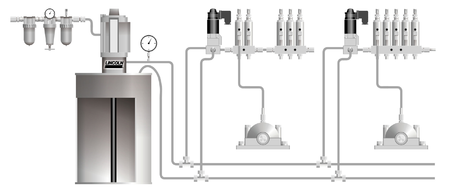

Sistem sestavljajo batna črpalka (a) in glavni vod z dvema vejama, ki sta priključena na izhod polnilne črpalke preko krmilnega ventila (b). Mazalna mesta so neposredno povezana s Centro-Matic dozirnimi razdelilniki (c) (ali preko vmesnega progresivnega razdelilnika SSV). Drugi izhodi krmilnih ventilov so priključeni na razbremenilni vod in vodijo v rezervoar za mazivo. Polnilni vod je večinoma zaradi izenačevanja upada tlaka pri odpiranju krmilnega ventila opremljen s tlačnim akumulatorjem.







Funkcija:

Polnilna črpalka stalno vzdržuje tlak v sistemu, ki ustreza delovnemu tlaku v uporabljenih dozirnih razdelilnikih. Vsak od vodov mazalnega sistema deluje v samostojnem režimu. Razbremenitev posameznega voda poteka preko krmilnega ventila.

Standardni elementi za sistem Centro-Matic s polnilno črpalko in krmilnim ventilom:

  • a. črpalke

    • pnevmatska za črpanje iz soda: PowerMaster III, Lubrigun

  • b. krmilni ventili

    • elektromagnetni 3/2, enaka funkcija kot razbremenilni ventil zgoraj opisanega sistema

  • c. Centro-Matic dozirni razdelilniki

    • za olje: SL 41, SL 42, SL 43, SL 44
    • za mast: SL 1, SL 11, SL 32, SL 33

Vsi dozirni razdelilniki imajo nastavljivo doziranje.

Drugi deli sistema:

  • pribor: indikatorji stanja maziva v rezervoarju, varnostni ventili, manometri itd.
  • mazalni vodi: cevi, navoji, pritrdilni material in montažni material

Glavna področja uporabe:

Pri strojih za proizvodnjo, montažo, ročna dela itd. Za vsa industrijska področja. Pridvsem primeren za mazanje naprav in prog z oljem, z velikim številom mazalnih mest, z nanizano razporeditvijo in z zahtevo po različnih mazalnih režimih v različnih delih.
