Kombinirani sistemi

Kombinierte Systeme

Lastnosti:

Med kombinirane sisteme štejemo tiste sisteme, kjer več različnih sistemov uporabimo skupaj. Takšen sistem uporabimo takrat, ko ima del tehnološke naprave povsem drugačne mazalne zahteve od večinskega dela. Razlog za uporabo je lahko tudi, če že obstoječo napravo nadgradimo z novim strojem, ki ima drugačne mazalne zahteve.

Opis:

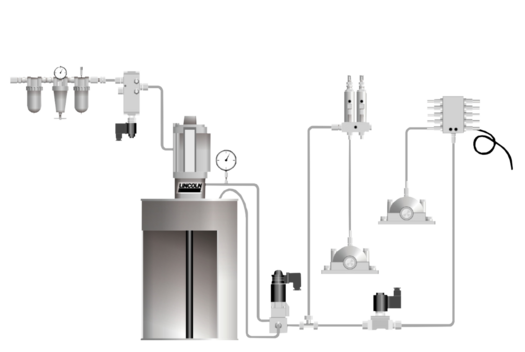

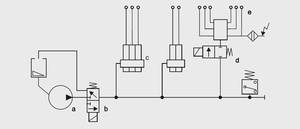

Kot primer predstavljamo kombinacijo enolinijskega sistema s Centro-Matic dozirnim razdelilnikom in sistema z elektromagnetnimi ventili. Sistem Centro-Matic sestavljajo črpalka (a), razbremenilni ventil (b) in razdelilniki (c). Na ta sistem je preko elektromagnetnega ventila (d) priklopljen dodatni krog s progresivnim razdelilnikom (e), ki oskrbuje mazalna mesta naprave, ki obratuje le občasno.

Funkcija:

Mazalni sistem Centro-Matic deluje v ciklih. Ločitveni ventil (d) je zaprt. Odvisno od določenega števila opravljenih delovnih ur se pred začetkom naslednjega cikla sistema Centro-Matic ločitveni ventil odpre in mazivo se lahko preko progresivnega razdelilnika (e) dovaja do mazalnih mest. Glede na določeno število izhodov brezstičnega stikala (v progresivnem razdelilniku) se ventil (d) zapre. Ko črpalka (a) še teče, pride do povišanja tlaka do vrednosti delovnega tlaka Centro-Matic dozirnega razdelilnika in cikel se zaključi. Naslednji cikli ponovno tečejo z zaprtim ventilom.

Standardni elementi za kombinirane mazalne sisteme:

Za kombinirane sisteme uporabljamo elemente, ki ustrezajo osnovnim sistemom v kombinaciji.

Glavna področja uporabe:

Kombinirani sistemi nimajo specifičnega področja uporabe. Uporabijo se tam, kjer je to zaradi danih pogojev ustrezno.
